Diagrama de Gantt vs hoja de ruta, calendario, diagrama de flujo, PERT y EDT
Una guía para decidir entre las vistas de planificación: qué responde cada una (Gantt, hoja de ruta, calendario, diagrama de flujo, PERT y estructura de desglose del trabajo), con tabla comparativa y una forma sencilla de elegir.
Casi toda la confusión al planificar viene de que la vista no encaja con la pregunta. Cada vista responde bien a una pregunta. Parte de la pregunta y la elección suele ser corta.
En resumen
- Elige la vista según la pregunta: secuencia, responsabilidad, jerarquía, tiempo o ideas sueltas.
- Gantt: tareas en el tiempo con dependencias. Diagrama de flujo: pasos y decisiones. Diagrama de carriles: quién hace qué.
- Organigrama para la jerarquía y mapa mental para ideas sin orden.
- Un Gantt con fases e hitos puede hacer las veces de una hoja de ruta sencilla.
- QueryChart no tiene diagrama PERT ni EDT; las dependencias del Gantt y las bandas de Grupo cubren parte de esa necesidad.
Parte de la pregunta, no del tipo de gráfico
Un diagrama de Gantt responde a qué tiene que ocurrir a lo largo del tiempo, cuánto dura cada tarea y qué depende de qué. Una hoja de ruta responde a qué pretendemos lograr, en periodos amplios. Un calendario responde a qué hay en una fecha. Un diagrama de flujo responde a cuáles son los pasos y las decisiones de un proceso. Un diagrama PERT es una red de tareas y dependencias sin escala de tiempo, y una estructura de desglose del trabajo (EDT, o WBS en inglés) es un árbol que divide un entregable en partes más pequeñas. Se solapan, pero su centro de gravedad es distinto.
Deja que la pregunta decida. Si necesitas conocer la secuencia y las decisiones de un proceso, dibuja un diagrama de flujo. Si necesitas saber quién hace cada paso, usa un diagrama de carriles. Si necesitas mostrar las líneas de dependencia jerárquica, usa un organigrama. Si necesitas programar tareas en el tiempo, usa un Gantt. Si tienes ideas sueltas y aún no hay orden, usa un mapa mental. En QueryChart son tipos de gráfico distintos, y un Gantt puede duplicarse como diagrama de flujo y viceversa: las flechas de un diagrama de flujo pasan a ser dependencias.
Dos de las vistas anteriores no existen en QueryChart como tales. No hay una vista independiente de hoja de ruta ni de calendario, aunque un Gantt con fases amplias e hitos sirve como hoja de ruta sencilla. No hay diagrama PERT ni EDT; las dependencias y la ruta crítica del Gantt muestran la vista de red de un plan, y las bandas de Grupo dividen el trabajo en fases, pero no hay una jerarquía con esquema ni sangrado.
El ejemplo es un proyecto de investigación, que recurre a varias de estas vistas a la vez. Es un cronograma, pero sus pasos también se leen como un proceso y sus fases como un desglose.
Vistas de planificación y la pregunta que responde cada una
| Criterio | Pregunta que responde | Elígela cuando |
|---|---|---|
| Diagrama de Gantt | ¿Qué ocurre a lo largo del tiempo, cuánto dura y qué espera a qué? | Las tareas tienen duraciones, dependencias y una fecha de fin |
| Hoja de ruta | ¿Qué pretendemos lograr, en periodos amplios? | El público necesita dirección, no detalle de tareas |
| Calendario | ¿Qué hay programado en esta fecha? | Los elementos son eventos o citas con fecha |
| Diagrama de flujo | ¿Cuáles son los pasos y las decisiones del proceso? | Importan más el orden y las bifurcaciones que las fechas |
| Diagrama PERT | ¿Cuál es la red de tareas y dependencias? | Quieres la lógica de dependencias sin escala de tiempo |
| Estructura de desglose del trabajo | ¿Cuál es el trabajo, dividido en partes? | Estás acotando un entregable antes de estimarlo |

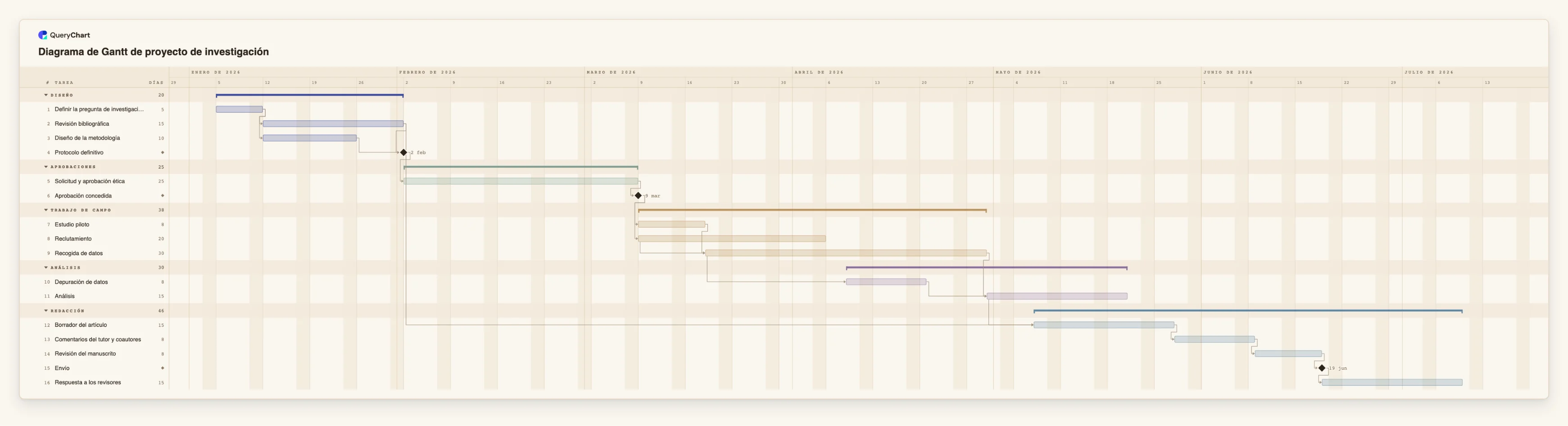

Un proyecto de investigación visto como cronograma
Dieciséis tareas, de la pregunta de investigación a las respuestas a los revisores. Las mismas filas podrían leerse como un proceso o un desglose.
Pregunta y diseño
«Definir la pregunta de investigación» dura 5 días laborables. «Revisión bibliográfica» (15 días) y «Diseño de la metodología» (10) se ejecutan después en paralelo, y «Protocolo definitivo» es un hito que espera a las dos.
La aprobación como puerta
«Solicitud y aprobación ética» dura 25 días laborables y «Aprobación concedida» es un hito de duración 0. En un diagrama de flujo sería una decisión; en el Gantt es una puerta con duración.
Trabajo de campo que se solapa
«Estudio piloto» dura 8 días y «Reclutamiento» 20. «Recogida de datos» (30 días) está configurada para empezar 5 días después de que empiece el reclutamiento, y «Depuración de datos» empieza 15 días después de iniciarse la recogida. Este solapamiento es lo que un Gantt muestra bien.
Redacción y revisión
«Borrador del artículo» dura 15 días y espera al análisis y a la revisión bibliográfica. «Comentarios del tutor y coautores» y «Revisión del manuscrito» duran 8 días cada una, y luego vienen «Envío» y «Respuesta a los revisores».
Cómo funciona
Escribe la pregunta en una frase
Por ejemplo: cuándo terminará, quién hace qué, cuáles son los pasos, quién depende de quién. La frase señala la vista.
Elige el tipo de gráfico
Las fechas y las dependencias llevan a un Gantt. Los pasos y las decisiones, a un diagrama de flujo, y las responsabilidades, a un diagrama de carriles. La jerarquía lleva a un organigrama y las ideas sueltas a un mapa mental.
Construye una primera versión rápido
Para un Gantt, escribe tareas y duraciones en la hoja y añade dependencias. Para otras vistas, parte de la plantilla más cercana.
Comprueba que responde a la pregunta
Enséñalo a alguien que no lo haya visto. Si puede responder a la pregunta solo con el gráfico, la vista es la correcta.
Combina vistas solo donde haga falta
Un proyecto suele necesitar un diagrama de flujo para el proceso y un Gantt para sus fechas. Limita cada gráfico a una pregunta.
Convierte cuando cambie la pregunta
Un Gantt puede duplicarse como diagrama de flujo y viceversa, y las flechas pasan a ser dependencias, de modo que cambiar de pregunta no obliga a reescribir.
Errores que debes evitar
Pedir a un solo gráfico que responda a todo
Un gráfico que intenta mostrar a la vez pasos, responsables y fechas es difícil de leer. Dibuja dos gráficos.
Buscar una vista que QueryChart no tiene
No hay gráfico PERT, EDT ni Kanban. Usa las dependencias, las bandas de Grupo y la ruta crítica del Gantt como equivalentes más cercanos.
Elegir por costumbre
Los equipos recurren al gráfico que conocen. Elige según la pregunta; muchas veces ahorra rehacerlo.
Prueba el Gantt de proyecto de investigación
Abre el proyecto de investigación como gráfico propio y mira sus filas como cronograma; duplícalo como diagrama de flujo para comparar.
Guías relacionadas
Preguntas frecuentes
¿Es mejor un diagrama de Gantt que un diagrama de flujo?
Ninguno es mejor; responden a preguntas distintas. Un Gantt muestra tareas en el tiempo. Un diagrama de flujo muestra pasos y decisiones, y un diagrama de carriles añade quién hace cada uno.
¿Puede un diagrama de Gantt hacer de hoja de ruta?
Para una sencilla, sí: usa fases amplias mediante Grupo e hitos para las fechas clave. QueryChart no tiene una vista de hoja de ruta independiente.
¿Tiene QueryChart diagrama PERT o EDT?
No. Las dependencias y la ruta crítica muestran la lógica de red de un plan, y las bandas de Grupo dividen el trabajo en fases, pero no hay diagrama de red ni jerarquía con esquema.
¿Puedo convertir entre un Gantt y un diagrama de flujo?
Sí. Un Gantt puede duplicarse como diagrama de flujo y viceversa, y las flechas de un diagrama de flujo pasan a ser dependencias.
¿Cuándo debo usar un mapa mental?
Al principio, cuando tienes ideas sueltas y ningún orden. Pasa a un Gantt o a un diagrama de flujo cuando ya conozcas las tareas.
