Instandhaltungsstillstand im Gantt-Diagramm planen
Planen Sie einen Instandhaltungsstillstand im Gantt-Diagramm: Umfang einfrieren, Langläuferteile und Auftragnehmer als Wartezeiten, ein Bereitschafts-Gate und welche Vorbereitung den Start des Fensters bestimmt.
Der größte Teil eines Stillstandszeitplans ist die Vorbereitung, nicht der Stillstand. Diese Anleitung zeigt, wie Sie die Vorbereitung in ein Gantt-Diagramm legen, damit Sie sehen, welche Aufgabe bestimmt, wann das Fenster öffnen kann.
Kurz gesagt
- Machen Sie den Scope-Freeze zum Meilenstein und hängen Sie Pakete, Teile und Auftragnehmer daran.
- Tragen Sie Langläuferteile als Aufgabe mit der Lieferzeit des Lieferanten ein, nicht als Datum.
- Verwenden Sie ein Bereitschafts-Gate, das auf alles wartet, wovon das Fenster abhängt.
- Nutzen Sie Start-Start- und Ende-Ende-Verknüpfungen für Gewerke, die sich im Fenster überlappen.
- Ein Zeitplan plant die Arbeit; er macht sie nicht sicher und ersetzt keine Genehmigungen und Freischaltung.
Die Wochen vor dem Fenster planen
Ein Stillstandstermin wird meist aus Produktionsgründen gewählt, und der Plan wird dann darum herum gebaut. Das Problem: Der Termin ist nur so gut wie die langsamste Vorbereitungsaufgabe, und im Stillstand ist das selten die Arbeit selbst. Es ist das Teil, das zehn Wochen bis zur Lieferung braucht, der Auftragnehmer, der gebucht werden muss, oder der Genehmigungsplan, den niemand begonnen hat, weil sich der Umfang noch bewegte. Eine Aufgabenliste mit einem Starttermin für den Ausfall zeigt nicht, welches davon zu spät ist.
Die Methode hier: ab dem Scope-Freeze vorwärts planen. Alles, was der Umfang entscheidet, Arbeitspakete, Teilebestellung, Auftragnehmerbuchung, hängt an einem Meilenstein. Jedes hat eine Dauer und etwas, worauf es wartet. Ein Bereitschafts-Gate wartet auf alle, und das Fenster wartet auf das Gate. Mit eingetragenen Abhängigkeiten wird der früheste Termin für die Öffnung des Fensters berechnet, und Sie können ihn mit dem Datum vergleichen, das die Produktion braucht.
Zwei Arten von Aufgaben verlangen Sorgfalt. Eine Lieferung ist Wartezeit, kein Aufwand, und sollte eine Aufgabe mit der vom Lieferanten genannten Dauer sein. Und eine Überlappung, etwa Elektroarbeiten, die beginnen, sobald mechanischer Zugang besteht, sollte eine Start-Start-Verknüpfung mit Versatz sein, nicht zwei Aufgaben mit von Hand eingetippt gleichem Start. Zu den Verknüpfungstypen siehe /de/guides/gantt-diagramm-abhaengigkeiten, zum Lesen der Kette, die das Datum bestimmt, /de/guides/gantt-diagramm-kritischer-pfad.
Ein Zeitplan zeigt, wann Arbeit stattfinden soll. Er macht die Arbeit nicht sicher, und eine rechtzeitig abgeschlossene Vorbereitung ersetzt weder Freischaltung noch Arbeitserlaubnis noch Qualifikationsprüfungen. Das folgende Beispiel baut die Vorlage für den Instandhaltungsstillstand in Stufen auf. Zu Prozess und Rollen siehe /de/templates/geplanter-anlagenstillstand-turnaround und /de/templates/anlagenstillstand-serviceeinsatz-sop.

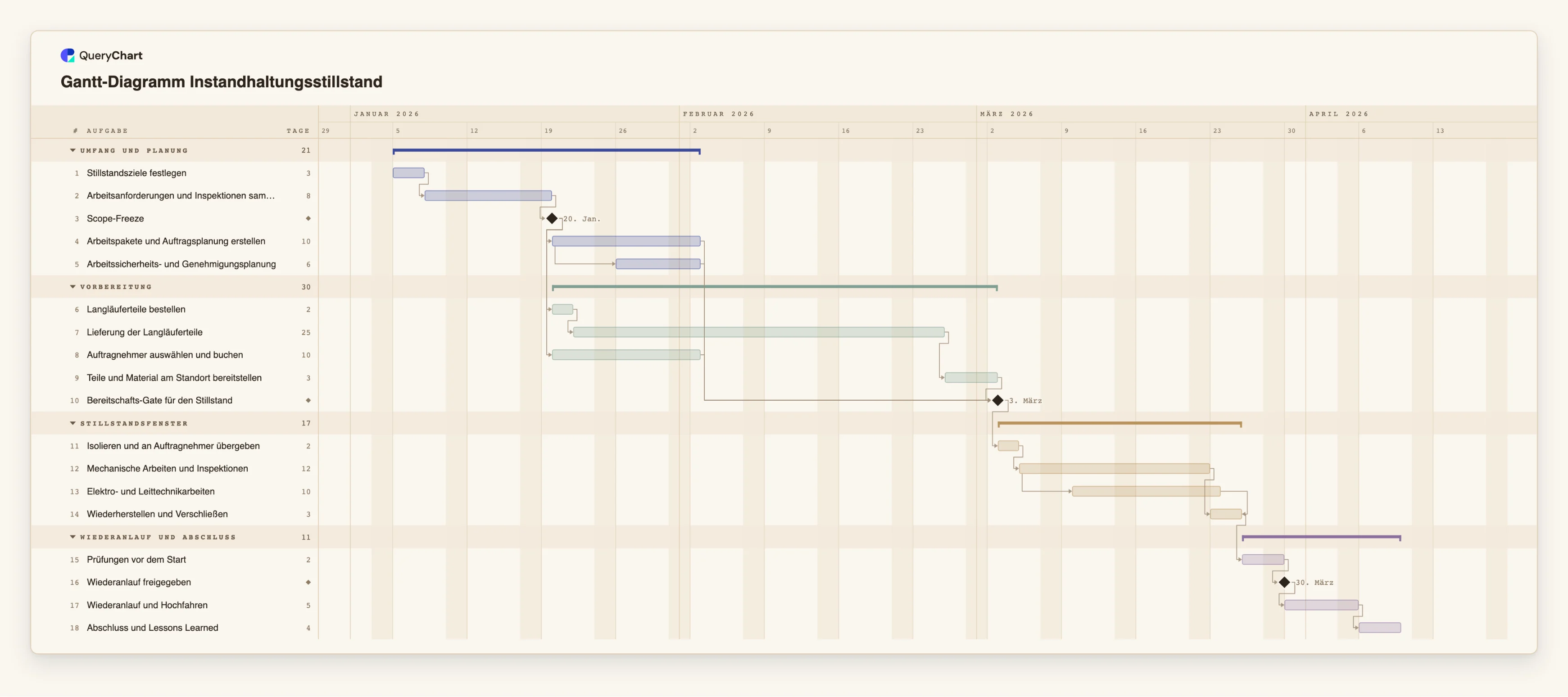

Ein Stillstandsplan, in Stufen aufgebaut
Achtzehn Aufgaben in vier Phasen. Die Dauern sind Beispielwerte; setzen Sie Ihre eigenen. Öffnen Sie die Tabelle, um die Zeilen hinter jeder Stufe zu sehen.
Umfang, dann der Freeze
Auf „Stillstandsziele festlegen“ (3 Arbeitstage) folgen „Arbeitsanforderungen und Inspektionen sammeln“ (8) und der Meilenstein „Scope-Freeze“. „Arbeitspakete und Auftragsplanung erstellen“ (10) schließt an den Freeze an, und „Arbeitssicherheits- und Genehmigungsplanung“ beginnt vier Tage nach dessen Start.
Teile, Auftragnehmer und das Gate
„Langläuferteile bestellen“ und „Auftragnehmer auswählen und buchen“ folgen beide auf „Scope-Freeze“. „Lieferung der Langläuferteile“ dauert 25 Arbeitstage, danach braucht „Teile und Material am Standort bereitstellen“ 3. „Bereitschafts-Gate für den Stillstand“ wartet auf vier Aufgaben.
Das Fenster
Zuerst kommt „Isolieren und an Auftragnehmer übergeben“ (2), dann „Mechanische Arbeiten und Inspektionen“ (12). „Elektro- und Leittechnikarbeiten“ (10) beginnen drei Tage nach dem Start der mechanischen Arbeiten, und „Wiederherstellen und Verschließen“ endet damit.
Der Wiederanlauf ist eine eigene Phase
„Prüfungen vor dem Start“ (2 Arbeitstage) führen zum Meilenstein „Wiederanlauf freigegeben“. „Wiederanlauf und Hochfahren“ dauert 5 und „Abschluss und Lessons Learned“ 4. Der Wiederanlauf hat eine eigene Dauer, damit ein kurzes Fenster ihn nicht unbemerkt verkürzt.
So funktioniert es
Beim Scope-Freeze beginnen
Fügen Sie die Ziele, das Sammeln der Arbeitsanforderungen und einen Freeze-Meilenstein hinzu. Machen Sie Arbeitspakete, Teilebestellung und Auftragnehmerbuchung vom Meilenstein abhängig.
Jede Wartezeit als Aufgabe eintragen
Fügen Sie für jedes Teil mit langer Lieferzeit eine Aufgabe mit der vom Lieferanten genannten Zeit in Arbeitstagen hinzu. Tragen Sie die Buchungszeit jedes Auftragnehmers genauso ein.
Das Bereitschafts-Gate aufbauen
Fügen Sie einen Meilenstein hinzu, der von jeder Vorbereitungsaufgabe abhängt, die das Fenster braucht. Schreiben Sie die Kriterien in die Notizen, etwa Pakete freigegeben und Teile am Standort.
Die Überlappungen im Fenster zeichnen
Verknüpfen Sie Gewerke per Start-Start mit Versatz, zum Beispiel 12SS+3, und nutzen Sie Ende-Ende, wo die Arbeit vor dem Verschließen gemeinsam enden muss.
Den Wiederanlauf ausdrücklich planen
Fügen Sie nach dem Fenster Prüfungen vor dem Start, einen Freigabe-Meilenstein und eine Hochfahraufgabe hinzu, jede mit eigener Dauer.
Kritischen Pfad prüfen und teilen
Schalten Sie im Menü Ansicht den kritischen Pfad ein, um zu sehen, was das Datum des Gates bestimmt, vergleichen Sie das Ende mit dem Datum, das Sie brauchen, und teilen Sie das Diagramm mit Planern und Auftragnehmern.
Häufige Fehler
Den Umfang nach dem Freeze wieder öffnen
Spät hinzugefügte Arbeit verändert Pakete, Genehmigungen und manchmal die Teile. Fügen Sie nach dem Freeze eine Aufgabe hinzu, verknüpfen Sie sie mit dem Freeze und prüfen Sie vor der Zusage, welche Termine sich verschieben.
Teile am Tag der Genehmigung bestellen
Ein Teil mit langer Lieferzeit ist eine eigene Aufgabe und sollte mit dem Freeze beginnen. Beginnt sie erst mit einer späteren Genehmigung, ist der Fenstertermin schon zu früh.
Dem Wiederanlauf die Restzeit geben
Steht das Fenster fest und der Wiederanlauf ist nicht geplant, wird er zusammengedrückt. Halten Sie Prüfungen, Freigabe und Hochfahren als getrennte Aufgaben mit realistischen Dauern.
Den Zeitplan als Sicherheitsplan behandeln
Ein Plan mit Terminen sorgt nicht dafür, dass Freischaltung, Genehmigungen oder Qualifikationsprüfungen stattfinden. Halten Sie diese in Ihren Verfahren fest und verweisen Sie in den Aufgabennotizen darauf.
Gantt-Diagramm Stillstand öffnen
Öffnen Sie die Vorlage für den Instandhaltungsstillstand, tragen Sie Ihre Lieferzeiten ein und sehen Sie, welche Aufgabe das Bereitschafts-Gate bestimmt.
Verwandte Anleitungen
Häufig gestellte Fragen
Wie plane ich um einen festen Stillstandstermin herum?
QueryChart plant vorwärts. Geben Sie „Isolieren und an Auftragnehmer übergeben“ einen festen Start, und das Diagramm nennt den frühestmöglichen Termin, falls die Vorbereitung dann nicht fertig sein kann. Alternativ vergleichen Sie das Enddatum mit dem Datum, das Sie brauchen.
Kann ich die Stunden eines kurzen Ausfalls planen?
Nein. Dauern sind ganze Arbeitstage, Montag bis Freitag. Führen Sie bei einem Fenster in Stunden oder Schichten den Schichtplan in Ihrem eigenen Plan und nutzen Sie das Diagramm für Vorbereitung und Wiederanlauf.
Kann ich eine Arbeitsliste aus einer Tabelle einfügen?
Ja. Kopieren Sie die Zeilen mit einer ersten Zeile, die Spalten wie Aufgabe, Dauer und Hängt ab von benennt, und fügen Sie sie in die Tabelle ein (die englischen Namen Task, Duration und Depends on werden ebenfalls erkannt). Einen Datei-Upload für Gantt-Diagramme gibt es nicht.
Wo finde ich den Prozess hinter dem Zeitplan?
In den Flussdiagramm-Vorlagen. /de/templates/geplanter-anlagenstillstand-turnaround zeigt Schritte und Entscheidungen, /de/templates/anlagenstillstand-serviceeinsatz-sop das Verfahren.
