So erstellen Sie ein Flussdiagramm aus Text
Aus einer schriftlichen Beschreibung ein Flussdiagramm machen: eine Handlung pro Schritt, jeden Bedingungssatz in eine Entscheidung überführen, in jedem Passivsatz den Handelnden benennen und die Lücken schließen.
Text in ein Flussdiagramm zu übersetzen, folgt drei Regeln: eine Handlung pro Schritt, jede Bedingung wird zu einer Entscheidung, und jeder Passivsatz muss benennen, wer handelt.
Kurz gesagt
- Eine Handlung pro Schritt; „prüfen und freigeben“ sind zwei Schritte und eine verborgene Übergabe.
- Jedes Bedingungswort ist eine Entscheidung, deren beide Ausgänge gezeichnet werden müssen.
- Das Passiv verbirgt den Handelnden – klären Sie ihn oder markieren Sie ihn als offene Frage.
- Ein Text darf beim Fehlschlag enden, ein Flussdiagramm nicht.
- Rechnen Sie damit, dass die Übersetzung Fragen erzeugt. Genau darum geht es.
Prosa verbirgt drei Dinge, die ein Diagramm nicht verbergen kann
Schriftliche Prozessbeschreibungen sind bequem zu verfassen und schwer nachzuvollziehen, weil Fließtext eine Unschärfe erlaubt, die ein Diagramm nicht duldet. Drei Dinge verstecken sich besonders gut in einem Absatz: der Handelnde, den das Passiv vollständig tilgt; die Bedingung, die ein Nebensatz begraben kann; und der andere Ausgang, den ein Satz schlicht nicht erwähnen muss. Text in ein Flussdiagramm zu überführen heißt vor allem, genau diese drei ans Licht zu ziehen.
Die Übersetzung selbst ist beinahe mechanisch. Jeder Satz mit einem Verb wird zu einem Schritt, und ein Satz mit zwei durch „und“ verbundenen Verben wird meist zu zweien. Jedes „wenn“, „sofern“, „falls“, „soweit“ und „im Falle, dass“ wird zu einer Entscheidung mit beschrifteten Ausgängen. Jedes „wird anschließend geprüft von“ wird zu einem Bahnwechsel. Arbeiten Sie eine Seite Text so durch, und Sie erhalten mehr Schritte als erwartet – von denen sich einige als derselbe Schritt in zwei Formulierungen entpuppen.
Das Beispiel unten ist ein Schulungsprozess: von der Bedarfsanalyse bis zum Kompetenznachweis. Es eignet sich gut, weil der zugrunde liegende Text sagen würde „wird die Beurteilung nicht bestanden, kann eine weitere Schulung veranlasst werden“ – ein Nebensatz, der eine Entscheidung, zwei Ausgänge und einen Verantwortlichen enthält, von denen im Diagramm keiner überlebt.
Derselbe Prozess – als Text und als Diagramm

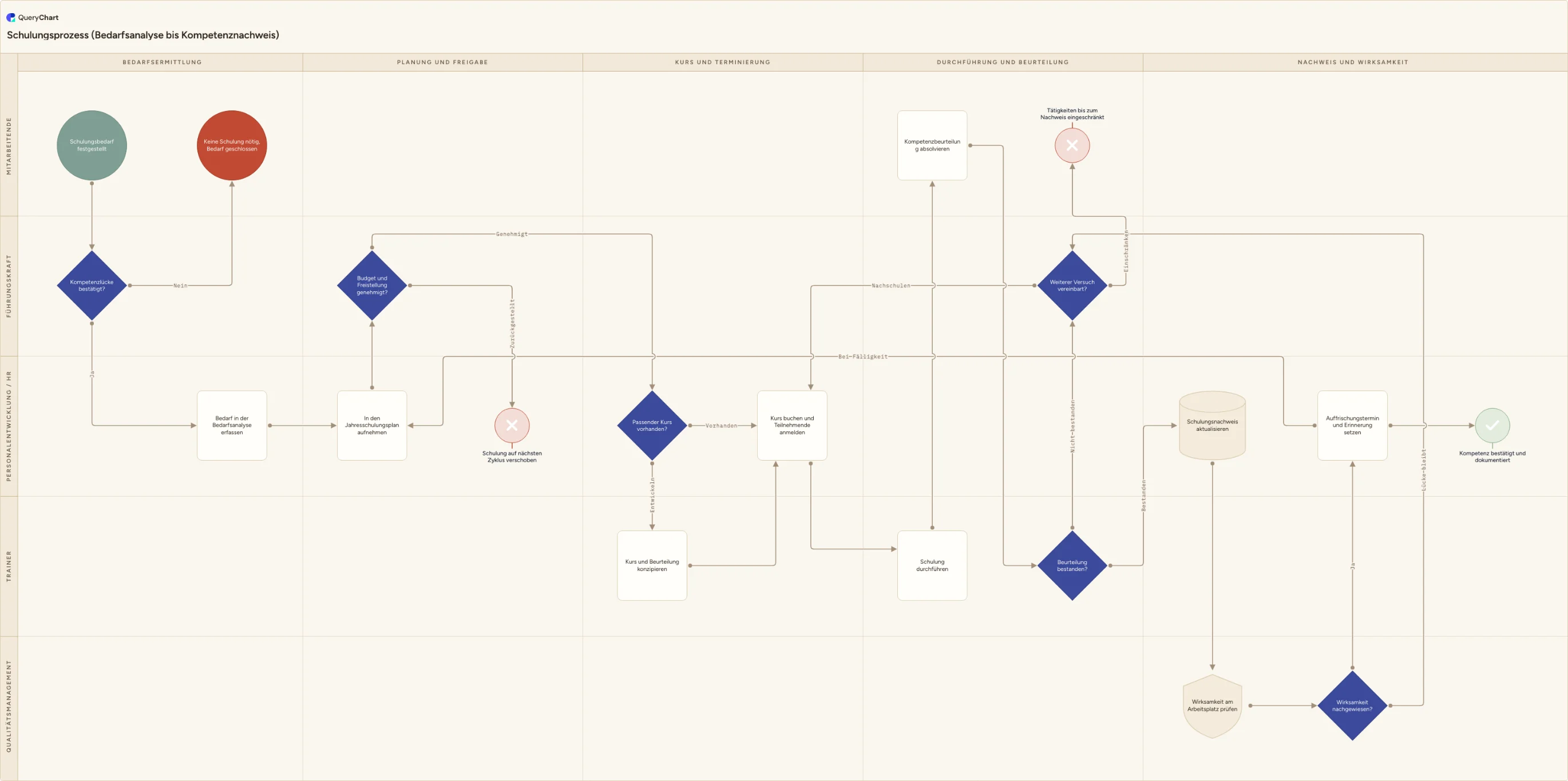

Ein Schulungsprozess von der Bedarfsanalyse bis zur Kompetenz. Der Verfahrenstext unter der Zeichenfläche wird aus denselben Zeilen erzeugt.
Den ersten Absatz zerlegen
„Wird eine Kompetenzlücke bestätigt, wird der Bedarf in der Schulungsbedarfsanalyse erfasst“ enthält eine Entscheidung und einen Schritt – dazu einen Ausgang, keine Schulung nötig, den der Satz nie ausspricht.
Die Freigabe im Nebensatz finden
„Vorbehaltlich Budget und Freistellung“ ist ein Gate mit einem Verantwortlichen und einem Weg in die Zurückstellung. Schriftliche Verfahren schrumpfen eine echte Entscheidung regelmäßig auf eine Präpositionalphrase zusammen.
Benennen, wer was tut
„Ein passender Kurs wird ausgewählt und gebucht“ nennt niemanden, und „die Schulung wird durchgeführt“ nennt ebenfalls niemanden. Die Zuordnung zu Bahnen erzwingt die Frage – und wenn zwei Teams jeweils annahmen, das andere buche, ist das ein Befund und kein Formatierungsproblem.
Schließen, was der Text offengelassen hat
Nicht bestanden führt zu einer Entscheidung über Nachschulen oder Einschränken, die Wirksamkeit wird am Arbeitsplatz geprüft, und ein Auffrischungstermin führt später zurück in den Prozess. Der Text endet bei „kann eine weitere Schulung veranlasst werden“; das Diagramm muss sagen, was passiert, wenn sie nicht wirkt.
So funktioniert es
Markieren Sie jede Handlung im Text
Lesen Sie durch und unterstreichen Sie jede einzelne Sache, die jemand tut – auch die, die mitten in einem Erzählsatz stecken. Trennen Sie alles, was mit „und“ verbunden ist. In der Regel landen Sie bei rund der Hälfte mehr Schritten, als die nummerierte Liste des Dokuments selbst enthält.
Kreisen Sie jedes Bedingungswort ein
Suchen Sie nach wenn, falls, sofern, soweit, andernfalls, vorbehaltlich, im Falle, dass, und bei Bedarf. Jedes davon ist eine Entscheidung. Formulieren Sie sie als Frage und notieren Sie beide Antworten – auch die, die der Text nicht gibt, denn genau der lohnt es nachzugehen.
Lösen Sie das Passiv auf
Klären Sie zu jedem Satz der Form „das X wird ge-Y-t“, wer es tut. Wo es Ihnen niemand sagen kann, lassen Sie den Schritt ohne Bahn und schreiben Sie die Frage in seinen Kommentar, statt das wahrscheinlichste Team zu wählen – denn eine ins Diagramm gezeichnete Vermutung ist von einer Tatsache nicht mehr zu unterscheiden.
Tippen Sie die Schritte als Zeilen und verbinden Sie sie
Setzen Sie jede Handlung in den Boxtext einer Zeile, stellen Sie die Bedingungen auf die Form Entscheidung und verbinden Sie über die Spalte Linie zu per Zeilennummer, mit den Antworten im Linientext. Damit haben Sie ein Diagramm dessen, was der Text wörtlich sagt – Lücken inklusive.
Führen Sie jeden Fehlerweg zu einem Ende
Schriftliche Verfahren enden beim Fehlschlag und hören dann auf. Nehmen Sie sich jede offene Verzweigung vor und fragen Sie, was wirklich passiert: Nacharbeit, Eskalation, eine Ausnahmegenehmigung oder ein echtes Ende. Alles, was Sie nicht beantworten können, geht als Frage an den Verfasser zurück.
Behalten Sie danach eine einzige Quelle
Sobald das Diagramm abgestimmt ist, machen Sie es zu der Fassung, mit der gearbeitet wird, und erzeugen Sie die Textansicht daraus. Einen Absatz und ein Diagramm getrennt zu pflegen, garantiert, dass sie binnen eines Jahres zwei verschiedene Prozesse beschreiben und niemand weiß, welcher gilt.
Häufige Fehler
Überschriften zu Kästen machen
Abschnittstitel sind Themen, keine Handlungen. Ein Diagramm aus Überschriften sieht ordentlich aus und sagt dem Leser nichts, wonach er handeln könnte.
Den fehlenden Ausgang erfinden
Wenn der Text nicht sagt, was bei einem Fehlschlag passiert, begräbt eine plausible Erfindung die Lücke. Markieren Sie sie und fragen Sie nach.
Die Reihenfolge des Dokuments übernehmen
Schriftliche Verfahren sind oft nach Thema geordnet und nicht nach Ablauf. Folgen Sie dem, was tatsächlich zuerst passiert, nicht dem, was auf Seite eins steht.
Beide Fassungen weiterführen
Zwei Artefakte zu einem Prozess driften auseinander. Entscheiden Sie vor dem Abschluss der Umwandlung, welches die Quelle ist – nicht danach.
