Aus einer SOP ein Flussdiagramm erstellen
So wandeln Sie eine schriftliche SOP in ein Flussdiagramm um: die Prosa in einzelne Handlungen zerlegen, jeden Bedingungssatz zu einer Entscheidung machen, Verantwortliche zuordnen und die Lücken klären.
Eine schriftliche SOP wird zum Flussdiagramm, indem Sie die Prosa in je eine Handlung pro Schritt zerlegen, jeden Bedingungssatz in eine beschriftete Entscheidung überführen und die dabei sichtbaren Lücken auflösen.
Kurz gesagt
- Eine Handlung je Schritt; ein Satz mit zwei Verben sind meist zwei Schritte.
- Jedes Bedingungswort in der Prosa ist eine Entscheidung, die beschriftete Ausgänge braucht.
- Weiche Formulierungen wie „sofern angezeigt“ oder „nach Bedarf“ markieren ein fehlendes Kriterium.
- Rechnen Sie mit offenen Fragen. Das ist der Nutzen, nicht ein Nebeneffekt.
- Halten Sie eine Quelle und erzeugen Sie beide Ansichten daraus, sonst laufen die Dokumente auseinander.
Was die Umwandlung einer SOP tatsächlich bedeutet
Eine SOP umzuwandeln ist keine Formatierungsübung. Prosa erlaubt es der Verfasserin, auf eine Weise unscharf zu bleiben, die ein Diagramm nicht zulässt: „Die Änderung wird bewertet und, sofern angezeigt, dem Change Advisory Board vorgelegt“ versteckt eine Entscheidung, ein Kriterium und einen Verantwortlichen in vierzehn Wörtern. Das Zeichnen zwingt alle drei ans Licht, und das übliche Ergebnis der Umwandlung einer Verfahrensanweisung ist kein hübscheres Dokument, sondern eine Liste von Fragen, deren Unbeantwortetsein niemandem aufgefallen war.
Der mechanische Teil ist unkompliziert. Jeder Satz mit einem Verb und einem Handelnden wird zu einem Schritt. Jedes „wenn“, „sofern“, „soweit“, „je nach“ und „für den Fall, dass“ wird zu einer Entscheidung mit beschrifteten Ausgängen. Jedes „daraufhin übernimmt das Team X“ wird zu einem Bahnwechsel. Nummerierte Verfahrensschritte lassen sich fast eins zu eins übertragen; die Schwierigkeiten stecken immer in den erzählenden Absätzen dazwischen, denn dort wurden die Ausnahmen vergraben.
Das Beispiel unten ist ein Change-Control-Prozess. Lesen Sie den erzeugten Verfahrenstext unter der Zeichenfläche neben dem Diagramm: dieselben Zeilen, zwei Darstellungen. Das ist der Zielzustand: kein Flussdiagramm, das die SOP ersetzt, sondern ein Dokument mit einer Diagramm- und einer Textansicht, damit eine Prozessänderung nicht das eine aktualisieren und das andere zurücklassen kann.

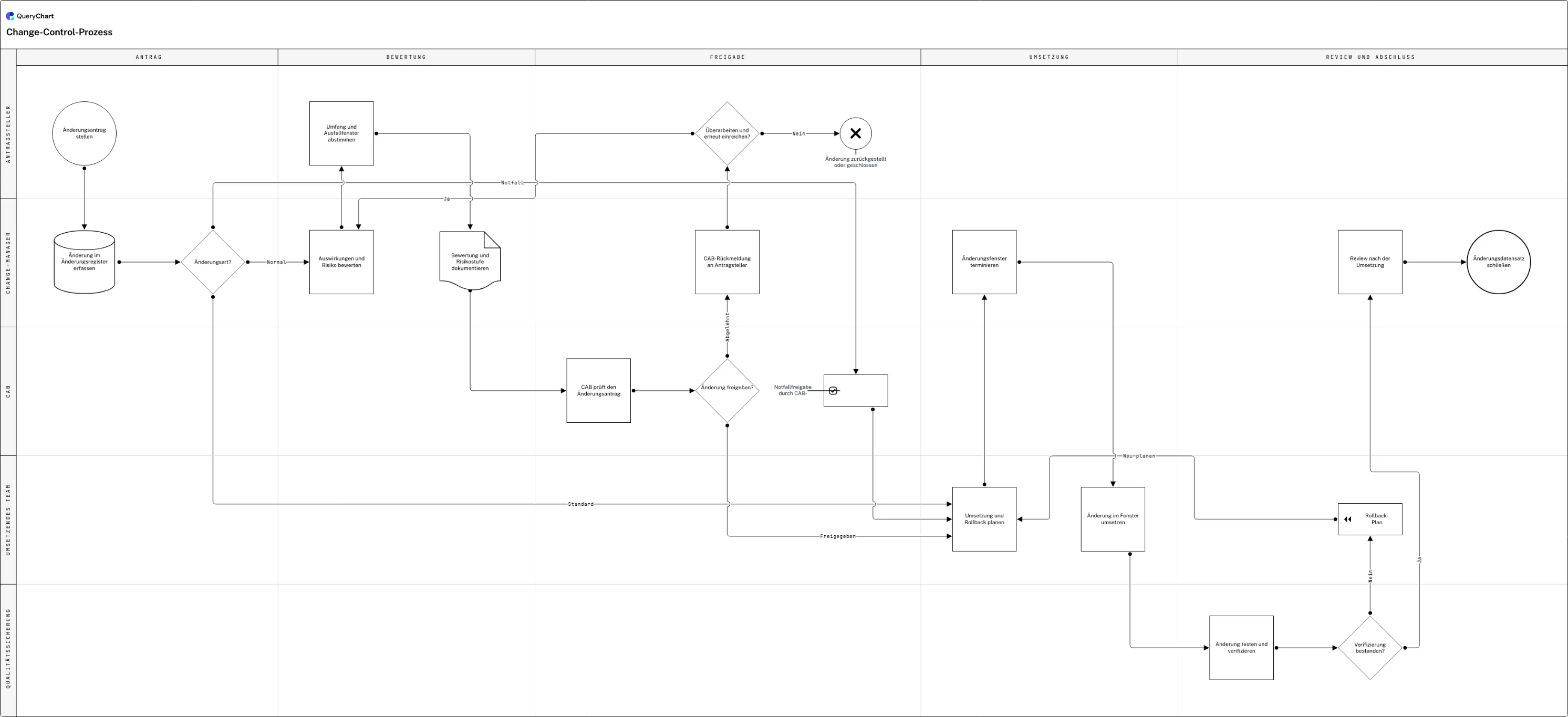

Eine schriftliche Verfahrensanweisung, umgewandelt
Eine SOP zur Änderungssteuerung als Flussdiagramm, in vier Stufen. Der Verfahrenstext darunter wird aus denselben Zeilen erzeugt.
Die Prosa in Schritte zerlegen
„Einen Änderungsantrag stellen, der im Änderungsregister erfasst und nach Art eingestuft wird“ sind drei Schritte und nicht ein Satz. Die Einstufung ist eine Entscheidung mit drei Ausgängen (Standard, Normal, Notfall), und jedes dieser Wörter war ein ganzer Zweig, versteckt in einem Nebensatz.
Jede Bedingung zur Entscheidung machen
Bewertung, CAB-Review und die Entscheidung „Änderung freigeben?“ samt Schleife für die erneute Einreichung. Die schriftliche Fassung sagte, abgelehnte Änderungen „können überarbeitet und erneut eingereicht werden“, das ist eine Entscheidung mit zwei Ausgängen: einer zurück in die Bewertung, einer zu einem zurückgestellten Endpunkt.
Jedem Schritt einen Verantwortlichen geben
Antragsteller, Change-Manager, CAB, umsetzendes Team. Die Prosa stand durchgehend im Passiv („die Änderung wird terminiert“), und erst die Zuordnung zu Bahnen erzwingt die Frage, wer es tatsächlich tut, einschließlich der Notfallfreigabe, die das Gremium umgeht.
Die Schleifen schließen, die der Text offen ließ
Die Verifizierung schlägt fehl, der Rollback läuft, und der Ablauf kehrt in die Planung zurück, statt einfach aufzuhören. Schriftliche Verfahren enden regelmäßig bei „Bei fehlgeschlagener Verifizierung wird die Änderung zurückgerollt“ und sagen nie, was danach kommt; ein Diagramm kann diese Linie nicht in der Luft hängen lassen.
So funktioniert es
Nummerieren Sie jede Handlung im Text
Gehen Sie die SOP durch und markieren Sie jede eigenständige Handlung, auch die in erzählenden Absätzen vergrabenen. Sätze mit zwei durch „und“ verbundenen Verben sind meist zwei Schritte. Allein dieser Durchgang macht aus einer fünfseitigen Verfahrensanweisung typischerweise dreißig Kandidatenschritte, von denen sich einige als Dubletten herausstellen.
Markieren Sie jedes Bedingungswort
Durchsuchen Sie das Dokument nach „wenn“, „falls“, „sofern“, „soweit“, „je nach“, „für den Fall“, „andernfalls“ und „bei Bedarf“. Jede Fundstelle ist eine Entscheidung. Formulieren Sie sie als Frage aus und notieren Sie beide Antworten, auch die, die der Text nicht gibt, denn genau deswegen machen Sie das hier.
Tragen Sie die Schritte als Zeilen ein und verbinden Sie sie
Schreiben Sie jede Handlung in „Box text“ einer Zeile, setzen Sie „Shape“ bei den bedingten Schritten auf Decision und verbinden Sie sie über die Spalte „Line to“ mit Zeilennummern. Beschriften Sie die Ausgänge in „Line text“. An diesem Punkt haben Sie ein Flussdiagramm dessen, was die SOP wörtlich sagt, Lücken inklusive.
Ordnen Sie jedem Schritt einen Verantwortlichen zu
Das Passiv ist die Standardsprache schriftlicher Verfahren, und es verbirgt den Handelnden: „die Bewertung wird dokumentiert“ nennt niemanden. Legen Sie jeden Schritt in die Bahn der Rolle, die ihn ausführt. Jeder Schritt, den Sie nicht zuordnen können, ist eine Frage an den Prozessverantwortlichen und kein Formatierungsproblem.
Lösen Sie die offenen Zweige auf
Führen Sie jeden Fehlerausgang zu einem Abschluss. Schriftliche SOPs bleiben gewohnheitsmäßig beim Scheitern stehen („die Änderung wird zurückgerollt“), ohne zu sagen, was folgt. Nehmen Sie die Liste der ungeklärten Zweige mit zum Prozessverantwortlichen; diese Liste ist das wertvollste Ergebnis der ganzen Umwandlung.
Nehmen Sie das alte Dokument außer Kraft
Sobald das Diagramm abgestimmt und freigegeben ist, machen Sie es zur Quelle und erzeugen die Textansicht daraus, statt beides zu pflegen. Zwei Dokumente über ein Verfahren laufen auseinander, und der Unterschied bleibt unsichtbar, bis eine Prüfung oder ein Vorfall sie nebeneinanderlegt.
Häufige Fehler
Abschreiben statt umwandeln
Wer Absatzüberschriften in Kästen kopiert, erzeugt ein Diagramm mit derselben Unschärfe wie der Text. Die Umwandlung lohnt sich nur, wenn Bedingungen und Verantwortliche aus der Deckung kommen.
Den fehlenden Zweig stillschweigend erfinden
Wenn der Text nicht sagt, was im Fehlerfall passiert, ist die Versuchung groß, etwas Plausibles zu zeichnen. Markieren Sie es stattdessen als Frage an den Verantwortlichen: Eine gezeichnete Vermutung sieht exakt aus wie eine Tatsache.
Beide Dokumente behalten
Die schriftliche SOP und das Diagramm laufen auseinander, sobald jemand eines von beiden in Eile aktualisiert. Entscheiden Sie sich für eine Quelle und erzeugen Sie die andere Ansicht daraus.
Drei Verfahren auf einmal umwandeln
Eine lange SOP enthält oft mehrere Verfahren in einer Datei. Wandeln Sie sie als getrennte Diagramme um, die aufeinander verweisen, sonst entsteht ein Diagramm, das zu groß zum Arbeiten ist.
Machen Sie aus Ihrer SOP ein Flussdiagramm
Öffnen Sie das Beispiel zur Änderungssteuerung als eigenes Diagramm, oder starten Sie leer und arbeiten Sie Ihr Verfahren Schritt für Schritt durch.
Verwandte Anleitungen
Häufig gestellte Fragen
Soll das Flussdiagramm die schriftliche SOP ersetzen?
Als Quelle ja, als einzige Ansicht nicht zwingend. Manche Inhalte gehören in Text (exakte Feldwerte, Sicherheitshinweise, regulatorische Verweise), und manche Leserinnen bevorzugen Prosa. Entscheidend ist das Single-Source-Prinzip: Halten Sie den Prozess an einer Stelle und erzeugen Sie Text- und Diagrammansicht daraus, damit eine Aktualisierung nicht in einem Dokument landen und im anderen fehlen kann.
Was tue ich, wenn die SOP nicht sagt, wer einen Schritt ausführt?
Lassen Sie ihn unzugeordnet und sprechen Sie es an. Verfahren im Passiv verbergen den Handelnden aus stilistischen Gründen, und die Antwort ist oft tatsächlich strittig: zwei Bereiche nehmen jeweils an, der andere mache es. Wenn Sie die Bahn selbst festlegen, begraben Sie eine echte Feststellung unter einem plausibel aussehenden Diagramm. Die Liste der nicht zuordenbaren Schritte ist eines der beiden nützlichsten Ergebnisse einer Umwandlung; das andere ist die Liste der offenen Zweige.
Kann KI eine SOP in ein Flussdiagramm umwandeln?
Den ersten Durchgang macht sie gut: Prosa in Schritte zerlegen, Bedingungen erkennen, Formen und eine Reihenfolge vorschlagen. Die KI von QueryChart entwirft aus eingefügtem Verfahrenstext ein Diagramm. Was sie nicht kann, ist auflösen, was im Dokument nicht steht (der fehlende Verantwortliche, der Zweig, der beim Scheitern endet), und genau diese Stellen verdienen menschliche Aufmerksamkeit. Behandeln Sie das erzeugte Diagramm als Entwurf mit angehängten Fragen, nicht als fertiges Verfahren.
Wie lange dauert die Umwandlung einer SOP?
Aus einer knapp geschriebenen fünfseitigen Verfahrensanweisung wird in ein bis zwei Stunden ein erster Diagrammentwurf. Die Umwandlung selbst geht schnell; Zeit kostet das anschließende Gespräch über die sichtbar gewordenen Lücken, typischerweise eine Handvoll nicht zugeordneter Schritte und offener Zweige. Planen Sie dieses Gespräch fest ein, denn wer es überspringt, liefert dieselbe Mehrdeutigkeit in neuem Format aus.
