Cómo crear un diagrama de flujo a partir de texto
Cómo convertir una descripción escrita en un diagrama de flujo: divide el texto en una acción por paso, convierte las frases condicionales en decisiones, nombra al responsable de cada oración impersonal y cierra los huecos.
Convertir texto en un diagrama de flujo es una traducción con tres reglas: una acción por paso, cada condicional se convierte en decisión, y cada oración impersonal tiene que nombrar a quien la ejecuta.
En resumen
- Una acción por paso: «revisar y aprobar» son dos pasos y una entrega oculta.
- Cada palabra condicional es una decisión, y hay que dibujar sus dos resultados.
- La pasiva y el «se» impersonal ocultan al responsable: resuélvelo o márcalo como pregunta abierta.
- El texto puede terminar en un fallo; un diagrama de flujo, no.
- Espera que la traducción genere preguntas. Precisamente de eso se trata.
La prosa esconde tres cosas que un diagrama no puede esconder
Las descripciones escritas de procesos son cómodas de producir y difíciles de seguir, porque la prosa te deja ser vago de maneras que un diagrama no tolera. Tres cosas en concreto se esconden bien dentro de un párrafo: el responsable, que la pasiva y el «se» impersonal eliminan por completo; la condición, que una oración subordinada puede enterrar; y el resultado alternativo, que una frase sencillamente puede no mencionar. Convertir texto en un diagrama de flujo consiste sobre todo en sacar esas tres cosas a la luz.
La traducción en sí es casi mecánica. Cada frase con un verbo se convierte en un paso, y una frase con dos verbos unidos por «y» suele ser dos. Cada «si», «cuando», «salvo que», «en caso de» y «según proceda» se convierte en una decisión con salidas etiquetadas. Cada «se revisa después por» es un cambio de carril. Recorre así una página de texto y sacarás más pasos de los que esperabas, y varios resultarán ser el mismo paso descrito dos veces.
El ejemplo de abajo es un proceso de formación: de la detección de necesidades al registro de competencia. Funciona bien como demostración porque el texto de partida diría «cuando la evaluación no se supera, podrá organizarse formación adicional»: una sola oración que contiene una decisión, dos resultados y un responsable, y ninguno de los tres sobrevive al contacto con un diagrama.
El mismo proceso, como texto y como diagrama

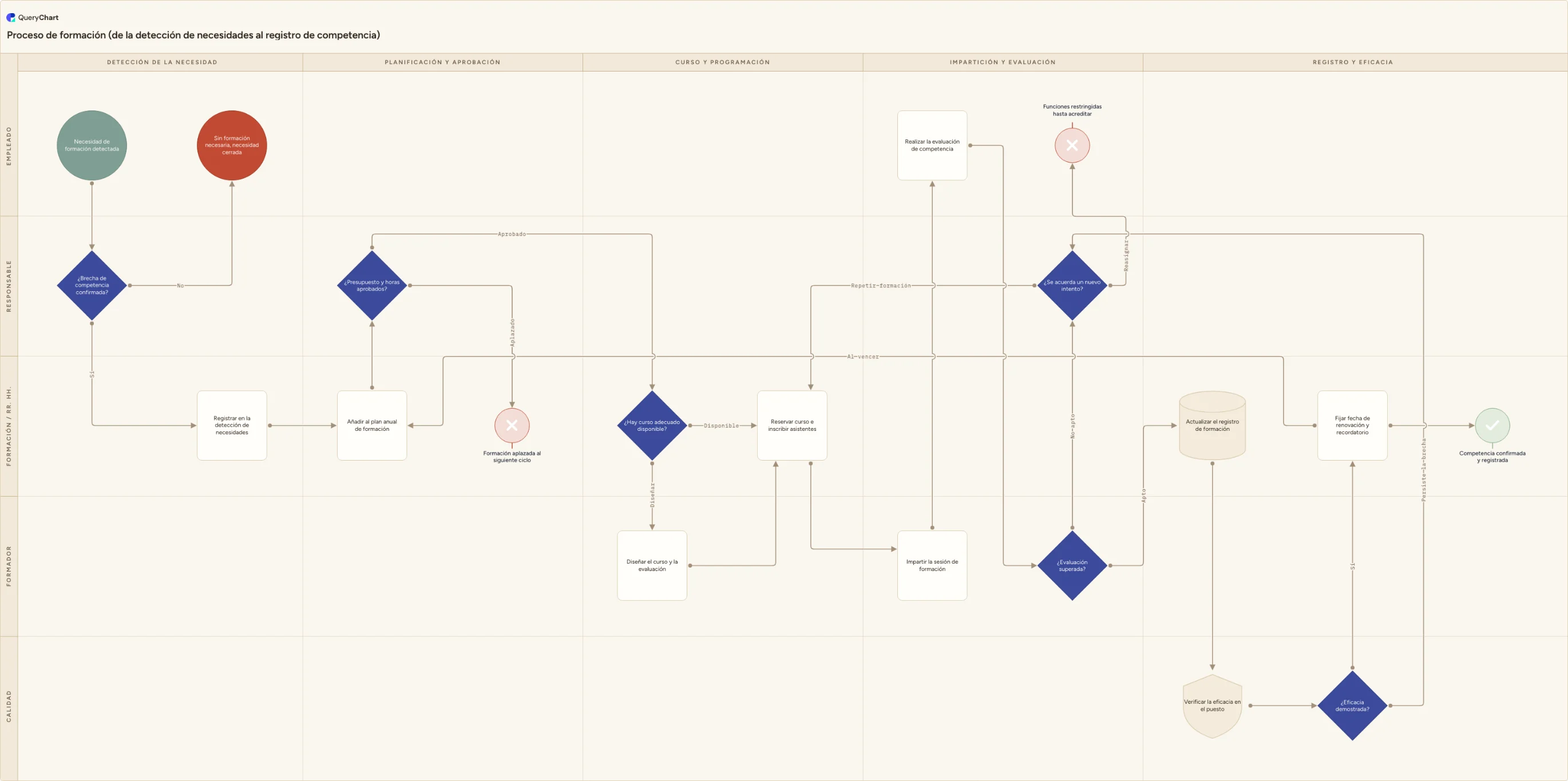

Un proceso de formación de la detección de necesidades a la competencia. El texto del procedimiento que hay bajo el lienzo se genera a partir de esas mismas filas.
Divide el primer párrafo
«Cuando se confirma una brecha de competencia, la necesidad se registra en la detección de necesidades» son una decisión y un paso, con un resultado (no se requiere formación) que la frase nunca se molestó en enunciar.
Encuentra la aprobación escondida en una oración
«Sujeto a la aprobación de presupuesto y horas» es un control con un responsable y una ruta de aplazamiento. Los procedimientos escritos reducen habitualmente una decisión real a un simple complemento preposicional.
Nombra quién hace qué
«Se identifica y se reserva un curso adecuado» no nombra a nadie, y «se imparte la formación» tampoco nombra a nadie más. Asignar carriles obliga a plantear la pregunta, y cuando dos equipos daban por hecho que reservaba el otro, eso es un hallazgo y no un problema de formato.
Cierra lo que el texto dejó abierto
El fallo desemboca en una decisión de repetir formación o reasignar, la eficacia se verifica en el puesto y se fija una renovación que vuelve a entrar en el proceso más adelante. El texto se detiene en «podrá organizarse formación adicional»; el diagrama tiene que decir qué ocurre si no funciona.
Cómo funciona
Marca cada acción del texto
Lee el documento y subraya cada cosa distinta que alguien hace, incluidas las que van dentro de frases narrativas. Separa todo lo que esté unido por «y». Lo normal es acabar con la mitad más de pasos de los que contiene la propia lista numerada del documento.
Rodea cada palabra condicional
Busca si, cuando, salvo que, a menos que, en caso de, siempre que, sujeto a, en su defecto y según proceda. Cada una es una decisión. Escríbela como pregunta y anota las dos respuestas, incluida la que el texto no da, que es justo la que merece la pena perseguir.
Resuelve la pasiva y el «se» impersonal
Para cada frase del tipo «el X se revisa», averigua quién lo hace. Cuando nadie sepa decírtelo, deja el paso sin asignar y pon la pregunta en su comentario en lugar de elegir el equipo más probable, porque una suposición dibujada en un diagrama no se distingue de un hecho.
Escribe los pasos como filas y conéctalos
Pon cada acción en la columna Texto de la caja de una fila, marca los condicionales con Forma → Decisión y usa la columna Línea a para conectar por número de fila, con las respuestas en Texto de línea. Ya tienes un diagrama de lo que el texto dice literalmente, huecos incluidos.
Lleva cada ruta desfavorable hasta un final
Los procedimientos escritos terminan en el fallo y se paran ahí. Coge cada rama suelta y pregunta qué ocurre de verdad: retrabajo, escalado, una aprobación de excepción o un final legítimo. Todo lo que no sepas responder vuelve al autor en forma de pregunta.
Quédate después con una única fuente
Cuando el diagrama esté acordado, conviértelo en la versión con la que trabaja la gente y genera desde él la vista de texto. Mantener un párrafo y un diagrama por separado garantiza que en un año describan dos procesos distintos y que nadie sepa cuál está vigente.
Errores que debes evitar
Convertir los títulos en cajas
Los títulos de apartado son temas, no acciones. Un diagrama hecho de títulos parece ordenado y no le dice al lector nada que pueda ejecutar.
Inventar el resultado que falta
Cuando el texto no dice qué pasa si algo falla, dibujar algo razonable entierra el hueco. Márcalo y pregunta.
Conservar el orden del documento
Los procedimientos escritos suelen estar ordenados por temas y no por secuencia. Sigue lo que ocurre primero de verdad, no lo que está en la primera página.
Mantener vivas las dos versiones
Dos documentos que describen un mismo proceso acabarán divergiendo. Decide cuál es la fuente antes de terminar la conversión, no después.
Convierte tu texto en un diagrama de flujo
Abre el ejemplo de formación como tu propio diagrama, o empieza en blanco y pega tu descripción en el asistente de IA.
