Anlageninstallation planen: von der Lieferung bis zur Übergabe
Planen Sie eine Anlageninstallation im Gantt-Diagramm: Fundamente und Medien, Lieferwartezeit, Einbringen, Montage, FAT und SAT, Inbetriebnahme und Übergabe mit den Abhängigkeiten, die den Termin bestimmen.
Der größte Teil eines Installationszeitplans besteht aus Warten auf andere. Diese Anleitung zeigt, wie Sie die Fertigung des Herstellers, Ihre Arbeit vor Ort, die Abnahmetests und die Übergabe auf einer Zeitachse darstellen, damit Sie sehen, was den Termin bestimmt.
Kurz gesagt
- Legen Sie die Fertigung des Herstellers und Ihre Arbeit vor Ort auf eine Zeitachse und lassen Sie das Einbringen von beiden abhängen.
- Behandeln Sie das Aushärten des Betons als Wartezeit-Aufgabe zwischen Gießen und Bereit-Meilenstein.
- Planen Sie die Werksabnahme vor dem Versand und den Abnahmetest am Standort nach der Inbetriebnahme.
- Lassen Sie die Schulung die Inbetriebnahme per Start-Start-Verknüpfung mit Versatz überlappen.
- Ein Zeitplan zeigt, wann die Arbeit stattfinden soll; er macht eine Installation nicht sicher oder abgenommen.
Zwei Zeitpläne, ein Einbringtag
Ein Installationsplan hat zwei Verzögerungsquellen, die nicht miteinander sprechen. Der Hersteller baut, testet und versendet die Maschine, Ihr Auftragnehmer gießt, härtet aus und führt Medien heran. Den Tag, an dem die Maschine an ihren Platz gehoben werden kann, bestimmt der spätere der beiden Stränge, und welcher das ist, liegt selten auf der Hand. Legen Sie beide Stränge auf eine Zeitachse und lassen Sie die Hebeaufgabe von beiden abhängen, wird die Antwort sichtbar, ebenso der Puffer des anderen Strangs.
Die Reihenfolge ist wichtiger als das Detail. Beginnen Sie am Ende: Die Übergabe an den Betrieb hängt von einem Abnahmetest ab, dieser von der Inbetriebnahme, diese von der mechanischen Fertigstellung, diese von Anschlüssen und Verdrahtung, und diese davon, dass die Maschine an ihrem Platz steht. Fügen Sie dann hinzu, wovon dieser Platz abhängt: Lieferung, Fundamente und Medien. Jedes davon ist eine Aufgabe mit Dauer und einer klaren Sache, auf die sie wartet. Auch die Abnahmetests sind Aufgaben, einer beim Hersteller vor dem Versand und einer vor Ort nach der Inbetriebnahme.
Zwei Arten von Zeit lässt man leicht weg. Das Aushärten von Beton ist keine Arbeit, doch die Maschine kann erst darauf stehen, wenn es abgeschlossen ist. Schulung ist Arbeit, muss aber nicht auf das Ende der Inbetriebnahme warten; sie kann beginnen, sobald die Maschine stabil genug zum Lernen läuft. Ein Zeitplan plant die Arbeit. Er macht eine Installation nicht sicher, korrekt oder abgenommen: Arbeitsanweisungen, Genehmigungen, Freischaltung und Freigaben ergeben sich aus Ihren Standortregeln und Ihrem Vertrag.
Das folgende Beispiel baut die Vorlage für die Anlageninstallation in Stufen auf. Für die Prozessseite mit den ausgezeichneten Entscheidungen und Freigaben siehe /de/templates/inbetriebnahme-von-anlagen-prozess. Für eine allgemeine Methode siehe /de/guides/gantt-diagramm-abhaengigkeiten.
Eine Anlageninstallation, in Stufen aufgebaut

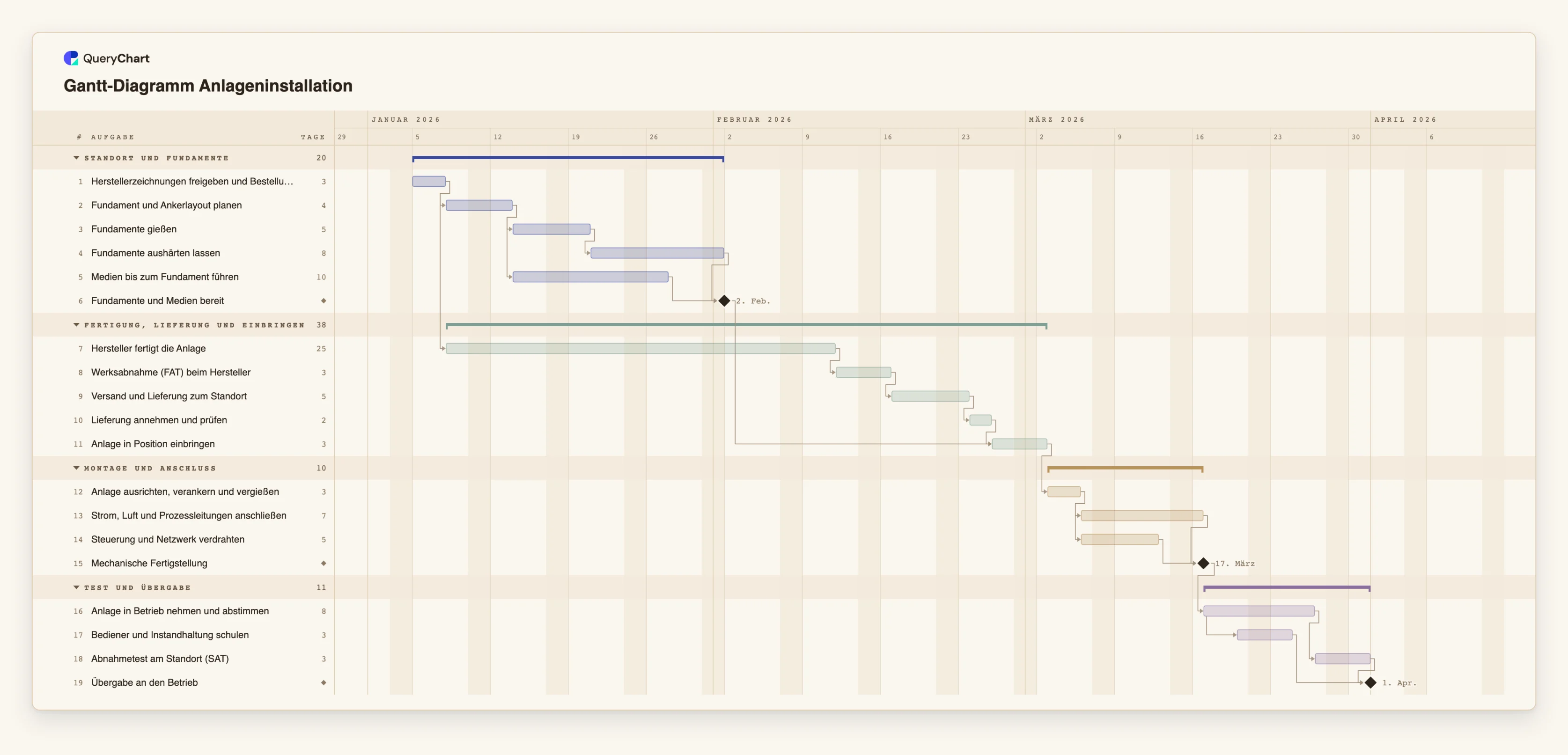

Neunzehn Aufgaben in vier Phasen. Die Dauern sind Beispielwerte; setzen Sie Ihre eigenen. Öffnen Sie die Tabelle, um die Zeilen hinter jeder Stufe zu sehen.
Fundamente und Medien vor Ort
Zuerst kommt „Herstellerzeichnungen freigeben und Bestellung auslösen“ (3 Arbeitstage). „Fundamente gießen“ (5) und „Fundamente aushärten lassen“ (8) laufen nacheinander, während „Medien bis zum Fundament führen“ (10) daneben läuft. „Fundamente und Medien bereit“ ist ein Meilenstein, der auf beides wartet.
Die Fertigung des Herstellers und die Lieferwartezeit
„Hersteller fertigt die Anlage“ dauert ab der Bestellung 25 Arbeitstage. Darauf folgen „Werksabnahme (FAT) beim Hersteller“ (3), „Versand und Lieferung zum Standort“ (5) und „Lieferung annehmen und prüfen“ (2). „Anlage in Position einbringen“ (3) wartet auf die Lieferprüfung und auf den Bereit-Meilenstein.
Montage und Anschluss in zwei Strängen
Auf „Anlage ausrichten, verankern und vergießen“ (3 Tage) folgen „Strom, Luft und Prozessleitungen anschließen“ (7) und „Steuerung und Netzwerk verdrahten“ (5), die gemeinsam laufen. Der Meilenstein „Mechanische Fertigstellung“ wartet auf beide, die Leitungen bestimmen also sein Datum.
Inbetriebnahme, Abnahme und Übergabe
„Anlage in Betrieb nehmen und abstimmen“ dauert 8 Arbeitstage. „Bediener und Instandhaltung schulen“ (3) beginnt 3 Tage danach. „Abnahmetest am Standort (SAT)“ (3) folgt der Inbetriebnahme, und der Meilenstein „Übergabe an den Betrieb“ wartet auf Test und Schulung. Beispielgesamtdauer: 62 Arbeitstage.
So funktioniert es
Bei der Übergabe beginnen und aufzählen, was sie braucht
Schreiben Sie den Übergabe-Meilenstein auf, dann den Abnahmetest, die Inbetriebnahme und die mechanische Fertigstellung davor. So haben Sie das Rückgrat des Plans, bevor Sie die Details vor Ort ergänzen.
Den Strang des Herstellers ergänzen
Fügen Sie Fertigung, Werksabnahme, Versand und Wareneingangsprüfung als getrennte Aufgaben hinzu. Entnehmen Sie die Fertigungsdauer dem Angebot des Herstellers und fragen Sie, ob sie mit der Bestellung oder mit den freigegebenen Zeichnungen beginnt.
Den Strang des Standorts ergänzen
Fügen Sie Fundamentplanung, Gießen, Aushärten und Medien hinzu. Machen Sie das Aushärten zu einer eigenen Aufgabe und legen Sie einen Bereit-Meilenstein an, der auf Aushärten und Medien wartet.
Beide Stränge beim Einbringen verbinden
Lassen Sie die Einbringaufgabe von der Lieferprüfung und vom Bereit-Meilenstein abhängen. Schalten Sie im Menü Ansicht den kritischen Pfad ein, um zu sehen, welcher Strang den Termin bestimmt und wie viel Puffer der andere hat.
Überlappen, was sich überlappen kann
Lassen Sie Strom und Leitungen neben der Steuerungsverdrahtung laufen und starten Sie die Schulung per Start-Start-Verknüpfung, zum Beispiel 16SS+3. Prüfen Sie, ob die Überlappung zu Ihren Kolonnen und zur Maschine passt.
Verantwortliche eintragen, teilen und exportieren
Tragen Sie Auftragnehmer, Hersteller und Standortingenieur unter Personen ein und den Verweis auf Genehmigung oder Test in die Notizen. Teilen Sie das Diagramm mit ihnen und exportieren Sie ein PDF für die Projektakte.
Häufige Fehler
Nur die Arbeit vor Ort planen
Ein Plan, der beim Gießen beginnt, sieht kurz aus und gerät dann bei der Lieferung ins Stocken. Nehmen Sie Fertigung und Versand des Herstellers als Aufgaben auf, auch wenn Sie sie nicht steuern, damit Sie sehen, wovon der Termin abhängt.
Vergessen, dass Aushärten Zeit und keine Arbeit ist
Maschinen lassen sich nicht auf nicht ausgehärtete Fundamente setzen. Halten Sie das Aushärten als Aufgabe mit einer Dauer nach der Betonspezifikation zwischen Gießen und Bereit-Meilenstein.
FAT und SAT als einen Test behandeln
Der Werkstest findet vor dem Versand statt, der Test vor Ort nach der Inbetriebnahme, und sie prüfen Unterschiedliches. Planen Sie beide ein und entnehmen Sie ihren Inhalt Ihrem Vertrag.
Den Plan als Freigabe behandeln
Eine als erledigt markierte Aufgabe ist keine Freigabe. Freischaltung, Genehmigungen und Abnahme ergeben sich aus Ihren Standortverfahren. Tragen Sie Verweise darauf in die Aufgabennotizen ein.
Gantt-Diagramm Anlageninstallation öffnen
Öffnen Sie die Vorlage für die Anlageninstallation, ändern Sie Lieferzeit des Herstellers und Aushärtung auf Ihre Werte und sehen Sie, wie sich der Einbringtermin verschiebt.
