設備安裝計劃：由送貨到移交嘅甘特圖
用甘特圖計劃設備安裝：地基同公用設施、送貨等候、吊裝、安裝、FAT 同 SAT、調試同移交，以及決定日期嘅依賴。
設備安裝時間表大部分時間都係等其他人。呢份指南教你將供應商製造、你嘅現場工作、驗收測試同移交放喺同一條時間線，睇到邊樣決定日期。
簡而言之
- 將供應商製造同你嘅現場工作放喺同一條時間線，令吊裝依賴兩者。
- 將混凝土養護當作澆築同就緒里程碑之間嘅等候任務。
- 供應商廠內驗收測試排喺付運之前，現場驗收測試排喺調試之後。
- 用開始對開始連結同滯後，令培訓同調試重疊。
- 排程顯示工作預計幾時進行，但唔會令安裝安全或者獲得驗收。
兩條時間表，一個吊裝日
安裝計劃有兩個互不溝通嘅延誤來源。供應商喺製造、測試同付運機器，而承建商就喺澆築、養護同鋪設公用設施。機器可以吊裝就位嗰日係兩者較遲嗰個，而邊個較遲往往唔明顯。將兩條線放喺同一條時間線，令吊裝任務依賴兩者，答案就睇得到，亦睇到另一條線有幾多寬鬆。
次序比細節重要。由尾開始：移交運作部門依賴驗收測試，驗收測試依賴調試，調試依賴機械完工，機械完工依賴接駁同佈線，而呢啲又依賴機器已就位。然後加入就位所依賴嘅嘢：送貨、地基同公用設施。每項都係有長度、並清楚知道等咩嘅任務。驗收測試亦係任務，一個喺付運前喺供應商處，一個喺調試後喺現場。
有兩種時間好容易漏咗。混凝土養護唔係工作，但機器喺佢完成之前唔可以放上去。培訓係工作，但唔使等調試完先開始；機器夠穩定可以教學時就可以開始。時間線只係排程工作，並唔會令安裝安全、正確或者獲得驗收：施工方案、許可、隔離同簽核來自你現場嘅規則同合約。
下面嘅例子分階段砌出設備安裝範本。要睇流程方面，包括畫出嚟嘅決定同簽核，請見位於 /yue/templates/設備調試流程 嘅設備調試流程同設備確認流程。通用方法請見位於 /yue/guides/甘特圖依賴關係 嘅甘特圖依賴關係指南。

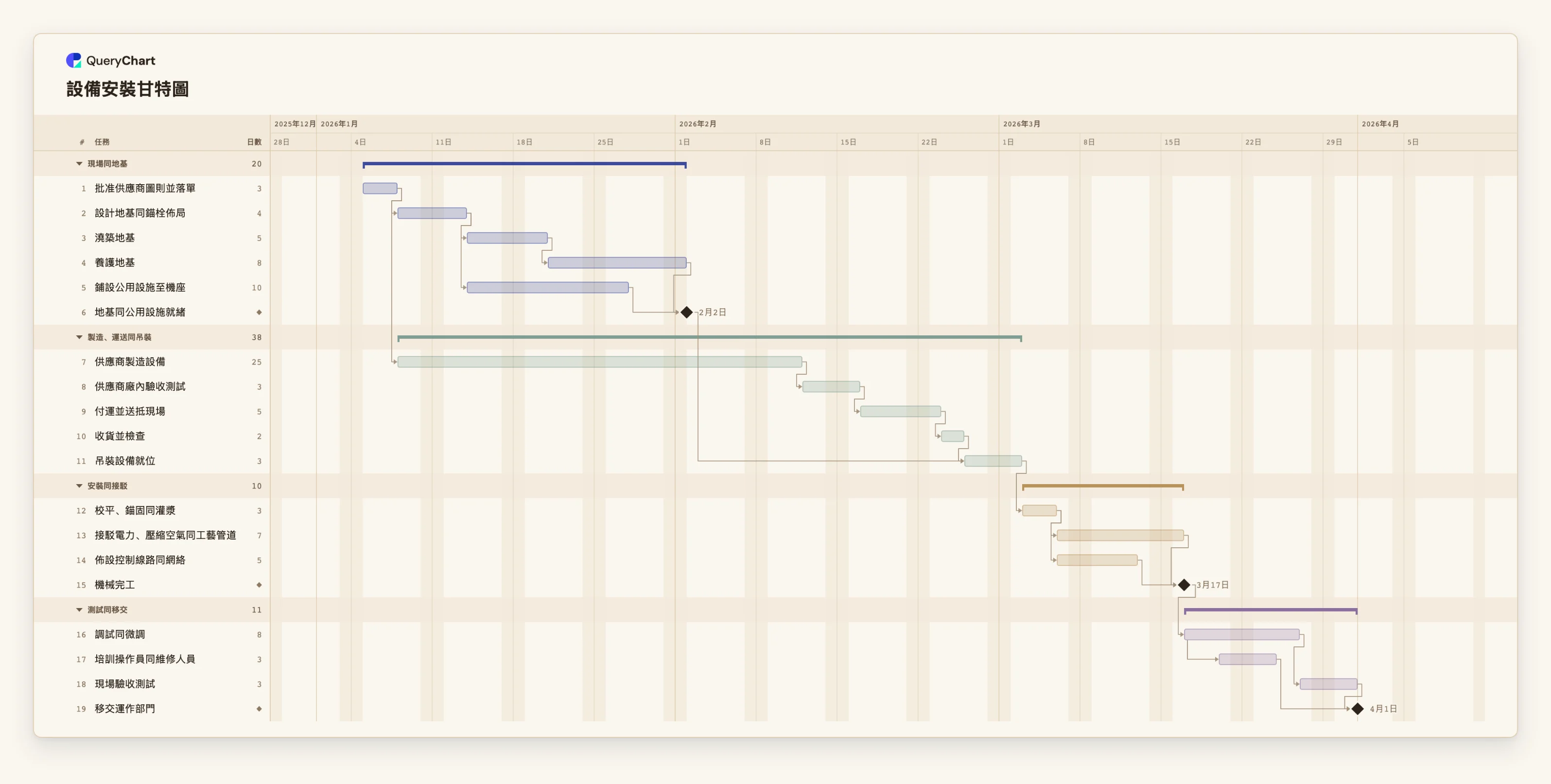

分階段砌出嚟嘅設備安裝
四個階段共十九項任務。工期只係示範，請用你自己嘅。打開試算表面板，就見到每個階段背後嘅行。
現場嘅地基同公用設施
首先係「批准供應商圖則並落單」（3 個工作日）。「澆築地基」（5）同「養護地基」（8）依次進行，「鋪設公用設施至機座」（10）喺旁邊並行。「地基同公用設施就緒」係等兩者嘅里程碑。
供應商製造同送貨等候
「供應商製造設備」由落單起計需時 25 個工作日。跟住係「供應商廠內驗收測試」（3）、「付運並送抵現場」（5）同「收貨並檢查」（2）。「吊裝設備就位」（3）要等送貨檢查同就緒里程碑。
安裝同接駁分兩條線
「校平、錨固同灌漿」（3 日）之後係「接駁電力、壓縮空氣同工藝管道」（7）同「佈設控制線路同網絡」（5），兩者同時進行。里程碑「機械完工」要等兩者，所以管道決定佢嘅日期。
調試、驗收同移交
「調試同微調」需時 8 個工作日。「培訓操作員同維修人員」（3）喺調試開始後 3 日開始。「現場驗收測試」（3）跟住調試，而里程碑「移交運作部門」要等測試同培訓。示範總共 62 個工作日。
運作方式
由移交開始，列出佢需要啲乜
寫低移交里程碑，然後係之前嘅驗收測試、調試同機械完工。咁樣未加現場細節之前，就有咗計劃嘅主幹。
加入供應商嗰條線
將製造、廠內驗收測試、付運同送貨檢查加為獨立任務。製造長度按供應商報價，並問清楚係由落單定由圖則批准起計。
加入現場嗰條線
加入地基設計、澆築、養護同公用設施。將養護做成獨立任務，並加一個就緒里程碑去等養護同公用設施。
喺吊裝令兩條線會合
令吊裝任務依賴送貨檢查同就緒里程碑。喺「檢視」選單開啟關鍵路徑，睇邊條線決定日期，以及另一條有幾多寬鬆。
令可以重疊嘅重疊
令電力管道同控制佈線並行，並用開始對開始連結開始培訓，例如 16SS+3。檢查重疊是否符合你班組同機器嘅運作方式。
加負責人、分享同匯出
喺「人員」加入承建商、供應商同現場工程師，並將許可或者測試參考編號寫喺備註。同佢哋分享圖表，並匯出 PDF 放入項目檔案。
應避免的錯誤
只計劃現場工作
由澆築開始嘅計劃睇落好短，跟住就喺送貨停頓。即使你控制唔到，亦要將供應商製造同付運加為任務，睇到日期依賴乜嘢。
忘記養護係時間而唔係工作
機器唔可以放喺未養護完嘅地基上。將養護保留為任務，長度按混凝土規格，放喺澆築同就緒里程碑之間。
將 FAT 同 SAT 當成一個測試
廠內測試喺付運前，現場測試喺調試後，兩者檢查嘅嘢唔同。兩個都要排程，內容按你嘅合約。
將計劃當成許可
標記咗完成嘅任務並唔係簽核。隔離、許可同驗收來自你現場嘅程序。請將佢哋嘅參考寫喺任務備註。
打開設備安裝甘特圖
打開設備安裝範本，改成你自己嘅供應商前置期同養護時間，睇下吊裝日期點樣移動。
相關指南
常見問題
點樣顯示供應商嘅送貨日期係固定？
畀付運或者送貨任務一個固定開始日。如果之前嘅任務來不及完成，圖表會標示衝突並指出最早容許嘅日期。如果日期吻合，任務之前會有空檔。
圖表可以話我知係供應商定現場係樽頸嗎？
可以。喺「檢視」選單開啟關鍵路徑，會標示決定完成日期嘅鏈條。如果供應商嘅任務亮起，製造就係限制；如果地基亮起，就係現場工作。
可以喺一張圖表計劃幾部機器嗎？
可以。按機器將任務分組，並連結共用任務，例如公用設施同培訓。機器多嘅話，每部用獨立圖表會令試算表易讀啲。
安裝背後嘅流程喺邊度？
喺流程圖同標準作業程序範本入面：位於 /yue/templates/設備調試流程 嘅設備調試流程、設備確認流程，以及位於 /yue/templates/製程儀器安裝及試運標準作業程序 嘅儀器安裝標準作業程序。
