Planifier l'installation d'un équipement, de la livraison à la remise
Planifiez l'installation d'un équipement sur un diagramme de Gantt : fondations et utilités, attente de livraison, mise en place, FAT et SAT, mise en service et remise, avec les dépendances qui fixent la date.
Dans un planning d'installation d'équipement, l'essentiel est d'attendre quelqu'un d'autre. Ce guide montre comment mettre la fabrication du fournisseur, votre travail sur site, les essais d'acceptation et la remise sur une même frise, pour voir ce qui fixe la date.
En bref
- Mettez la fabrication du fournisseur et votre travail sur site sur une même frise et faites dépendre la mise en place des deux.
- Traitez le durcissement du béton comme une tâche d'attente entre le coulage et le jalon de disponibilité.
- Planifiez l'essai d'acceptation en usine avant l'expédition et l'essai d'acceptation sur site après la mise en service.
- Faites chevaucher la formation et la mise en service avec un lien début à début et un décalage.
- Un planning montre quand le travail est censé avoir lieu ; il ne rend pas une installation sûre ni acceptée.
Deux plannings, un seul jour de mise en place
Un plan d'installation a deux sources de retard qui ne se parlent pas. Le fournisseur fabrique, teste et expédie la machine, et votre entreprise de travaux coule, laisse durcir et amène les utilités. Le jour où la machine peut être levée en place est le plus tardif des deux, et on voit rarement lequel d'avance. Mettre les deux flux sur une même frise, la tâche de levage dépendant des deux, rend la réponse visible et montre la marge de l'autre flux.
L'ordre compte plus que le détail. Partez de la fin : la remise à l'exploitation dépend d'un essai d'acceptation, qui dépend de la mise en service, qui dépend de l'achèvement mécanique, qui dépend des raccordements et du câblage, eux-mêmes dépendants de la machine en position. Ajoutez ensuite ce dont cette position dépend : la livraison, les fondations et les utilités. Chacune est une tâche avec une durée et une chose précise qu'elle attend. Les essais d'acceptation sont aussi des tâches, l'un chez le fournisseur avant l'expédition et l'autre sur site après la mise en service.
Deux types de temps sont faciles à oublier. Le durcissement du béton n'est pas du travail, mais la machine ne peut pas y être posée avant qu'il soit terminé. La formation est du travail, mais elle n'a pas à attendre la fin de la mise en service ; elle peut commencer quand la machine est assez stable pour y enseigner. Une frise planifie le travail. Elle ne rend pas une installation sûre, correcte ou acceptée : les modes opératoires, autorisations, consignations et validations relèvent des règles de votre site et de votre contrat.
L'exemple ci-dessous construit par étapes le modèle d'installation d'équipement. Pour le côté processus, avec les décisions et les validations dessinées, voir /fr/templates/organigramme-du-processus-de-mise-en-service-des-equipements-de-l-installation-a-la-remise et /fr/templates/organigramme-du-processus-de-qualification-des-equipements. Pour une méthode générale, voir /fr/guides/dependances-diagramme-de-gantt.

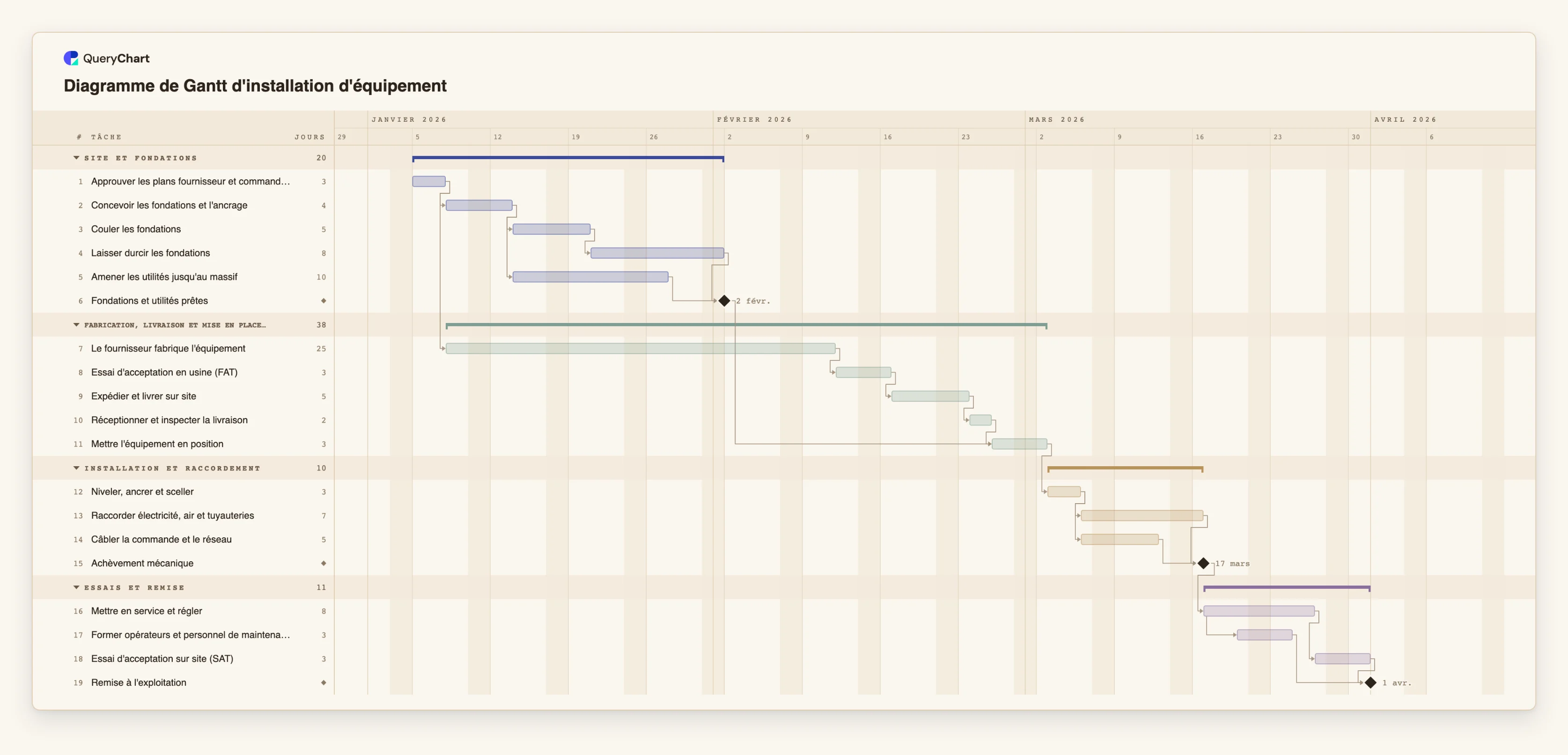

Une installation d'équipement, construite par étapes
Dix-neuf tâches en quatre phases. Les durées sont indicatives ; fixez les vôtres. Ouvrez le panneau tableur pour voir les lignes derrière chaque étape.
Fondations et utilités sur site
« Approuver les plans fournisseur et commander » (3 jours ouvrés) vient en premier. « Couler les fondations » (5) et « Laisser durcir les fondations » (8) s'enchaînent tandis que « Amener les utilités jusqu'au massif » (10) se déroule à côté. « Fondations et utilités prêtes » est un jalon qui attend les deux.
La fabrication du fournisseur et l'attente de livraison
« Le fournisseur fabrique l'équipement » dure 25 jours ouvrés à partir de la commande. « Essai d'acceptation en usine (FAT) » (3), « Expédier et livrer sur site » (5) et « Réceptionner et inspecter la livraison » (2) lui succèdent. « Mettre l'équipement en position » (3) attend l'inspection de la livraison et le jalon de disponibilité.
Installation et raccordement en deux flux
« Niveler, ancrer et sceller » (3 jours) est suivi de « Raccorder électricité, air et tuyauteries » (7) et de « Câbler la commande et le réseau » (5), qui se déroulent ensemble. Le jalon « Achèvement mécanique » attend les deux : la tuyauterie fixe donc sa date.
Mise en service, acceptation et remise
« Mettre en service et régler » dure 8 jours ouvrés. « Former opérateurs et personnel de maintenance » (3) commence 3 jours après son début. « Essai d'acceptation sur site (SAT) » (3) suit la mise en service, et le jalon « Remise à l'exploitation » attend l'essai et la formation. Total indicatif : 62 jours ouvrés.
Comment cela fonctionne
Partez de la remise et listez ce qu'elle exige
Écrivez le jalon de remise, puis l'essai d'acceptation, la mise en service et l'achèvement mécanique qui le précèdent. Vous obtenez l'ossature du plan avant d'ajouter le détail du site.
Ajoutez le flux du fournisseur
Ajoutez la fabrication, l'essai d'acceptation en usine, l'expédition et l'inspection de la livraison comme tâches distinctes. Prenez la durée de fabrication dans le devis du fournisseur et demandez si elle commence à la commande ou à l'approbation des plans.
Ajoutez le flux du site
Ajoutez la conception des fondations, le coulage, le durcissement et les utilités. Faites du durcissement une tâche à part, et créez un jalon Prêt qui attend le durcissement et les utilités.
Joignez les deux flux à la mise en place
Faites dépendre la tâche de mise en place de l'inspection de la livraison et du jalon Prêt. Activez le chemin critique dans le menu Affichage pour voir quel flux fixe la date et quelle marge a l'autre.
Faites chevaucher ce qui peut l'être
Menez l'électricité et la tuyauterie à côté du câblage de commande, et lancez la formation avec un lien début à début, par exemple 16SS+3. Vérifiez que le chevauchement correspond à la façon de travailler de vos équipes et de la machine.
Ajoutez les responsables, partagez et exportez
Indiquez l'entreprise, le fournisseur et l'ingénieur du site dans Personnes, et la référence du permis ou de l'essai dans les notes. Partagez le diagramme avec eux et exportez un PDF pour le dossier du projet.
Erreurs à éviter
Ne planifier que le travail sur site
Un plan qui commence au coulage paraît court, puis cale sur la livraison. Incluez la fabrication et l'expédition du fournisseur comme tâches, même si vous ne les maîtrisez pas, pour voir ce dont la date dépend.
Oublier que le durcissement est du temps, pas du travail
On ne peut pas poser des machines sur des fondations qui n'ont pas durci. Gardez le durcissement comme tâche, avec une durée tirée de la spécification du béton, entre le coulage et le jalon de disponibilité.
Traiter FAT et SAT comme un seul essai
L'essai en usine a lieu avant l'expédition, l'essai sur site après la mise en service, et ils ne vérifient pas les mêmes choses. Planifiez les deux, et tirez leur contenu de votre contrat.
Prendre le plan pour une autorisation
Une tâche cochée n'est pas une validation. Consignation, permis et acceptation relèvent des procédures de votre site. Mettez-y des références dans les notes des tâches.
Ouvrir le diagramme de Gantt d'installation d'équipement
Ouvrez le modèle d'installation d'équipement, adaptez le délai du fournisseur et le durcissement aux vôtres et voyez bouger la date de mise en place.
Guides associés
Questions fréquentes
Comment indiquer que la date de livraison du fournisseur est fixe ?
Donnez un Début fixe à la tâche d'expédition ou de livraison. Si les tâches qui la précèdent ne peuvent pas se terminer à temps, le diagramme signale le conflit et indique la date au plus tôt possible. Si les dates tiennent, un écart apparaît avant la tâche.
Le diagramme peut-il m'indiquer si le goulot est le fournisseur ou le site ?
Oui. Activez le chemin critique dans le menu Affichage. Il met en évidence l'enchaînement qui fixe la date de fin. Si les tâches du fournisseur sont éclairées, la fabrication est la limite ; si ce sont les fondations, c'est le travail sur site.
Puis-je planifier plusieurs machines sur un seul diagramme ?
Oui. Regroupez les tâches par machine et reliez les tâches communes, comme les utilités et la formation. Pour de nombreuses machines, un diagramme distinct pour chacune garde le tableur lisible.
Où trouver le processus qui sous-tend l'installation ?
Dans les modèles d'organigramme et de SOP : le processus de mise en service des équipements à /fr/templates/organigramme-du-processus-de-mise-en-service-des-equipements-de-l-installation-a-la-remise, le processus de qualification à /fr/templates/organigramme-du-processus-de-qualification-des-equipements et la SOP d'installation des instruments à /fr/templates/sop-d-installation-et-de-mise-en-service-des-instruments-de-traitement.
