如何用 Excel 制作流程图
如何把一份 Excel 里的流程步骤清单变成流程图：把列设置好，用行号作为连接，再补上形状与泳道。看着图表一列一列地成形。
流程图可以直接由一份记录步骤的电子表格生成：每个步骤一行，一列填写该步骤指向的行号，再加上可选的形状列和负责人列。
简而言之
- 每个步骤一行。行号就是这个步骤的身份。
- “连线至”填的是行号，一个步骤通向多处时用逗号分隔。
- “连线文字”为分支命名——是、否、超出阈值。
- “形状”把一个矩形变成决策、开始或结束。
- 两个泳道列把流程图变成泳道图。
为什么说电子表格本身已经是流程图
大多数流程其实早就写下来了，而且就写在电子表格里。一个工作表，每行一个步骤，一列负责人，也许还有一列叫“下一步”，只是有人填着填着就不填了。这份表格与流程图之间的差距不在于信息——差距只在于电子表格无法显示哪个步骤通向何处，所以在 D 列里躺了一年的那个分支，谁也看不见。
QueryChart 把电子表格当作源头而不是导入对象，从而合上这个差距。编辑器本身就是一张表：每个方框一行，“方框文字”列填标签，“连线至”列填该步骤连接到的行号，“连线文字”列填分支名称。加上“形状”列，就有了决策与起止节点；加上两个泳道列，就有了泳道图。图形只是这张表的一种呈现，所以无论编辑哪一边，改的都是同一张图表。

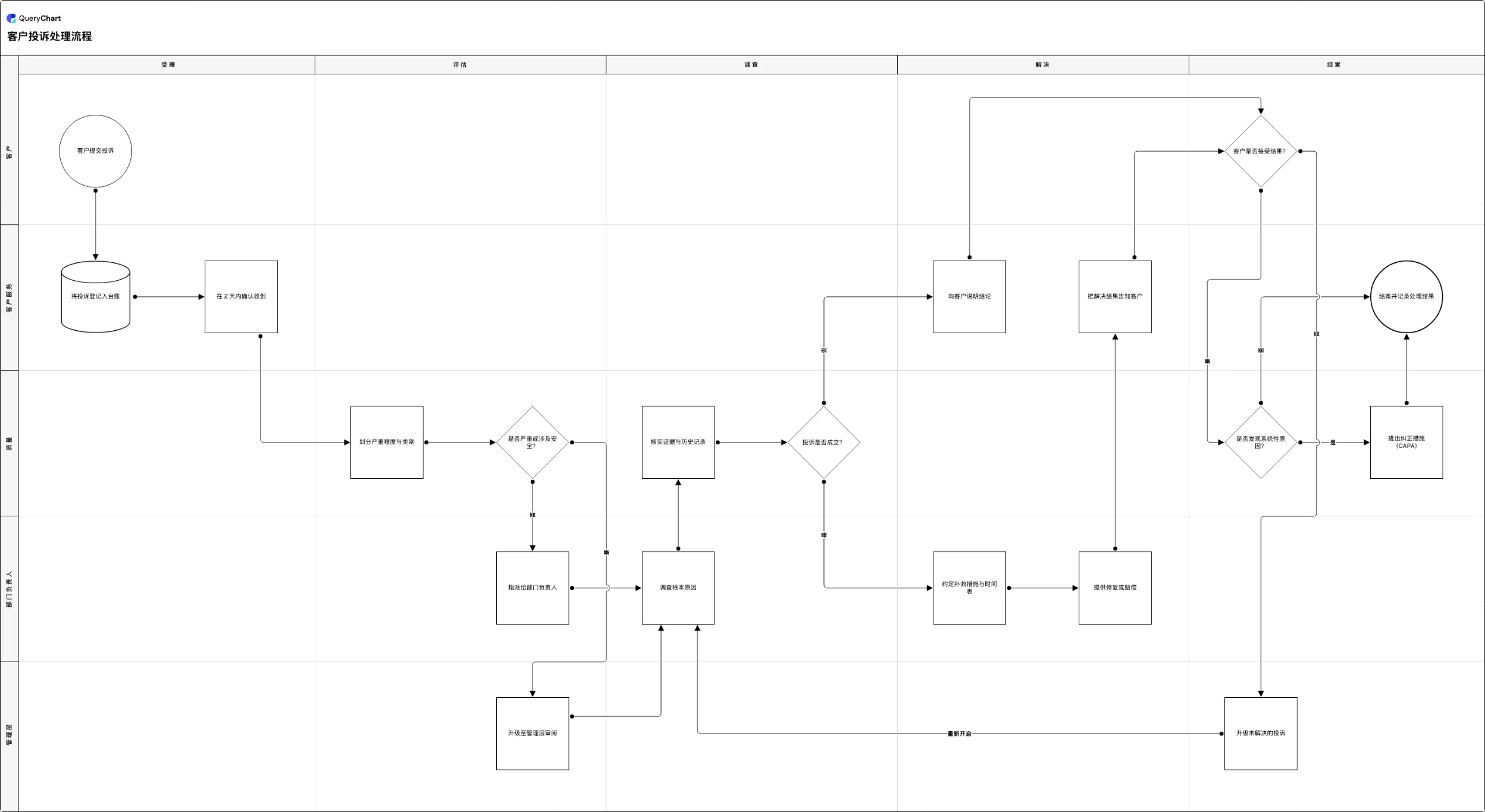

下面的示例把一个客户投诉流程一列一列地搭建起来。打开下方的表格面板，注意每个阶段填的是哪一列——先是标签，然后是连接，然后是分支，最后是负责人。用在您自己的表格上，顺序也正是如此。
从表格的列到一张流程图
同样的行，四个完成度阶段。打开表格面板，看看正在填的是哪一列。
粘贴步骤
“方框文字”列里每行一个步骤，别的什么都不填。您现有的电子表格就长这样：一串彼此之间没有任何关系的方框——这也正是它从来没能告诉任何人一件他们原本不知道的事的原因。
填写“连线至”
填上每个步骤通向的行号，箭头就出现了。第 5 行同时指向 6 和 7，流程就此分叉。这一列就是清单与流程之间的全部差别——也正是这一列，会暴露出那些谁也说不清后面接什么的步骤。
补上形状和分支名称
把判定严重程度那一行的“形状”设为决策，它就变成菱形；在“连线文字”里写上“是”和“否”，每条出口就说明了自己对应哪种情况。到这一步，没参与撰写的人也能读懂这张图了。
加上泳道列
“水平泳道”承载阶段，“垂直泳道”承载负责人，扁平的流程图就变成了泳道图——同样的行，只多了两列。客户服务、质量与部门负责人之间的交接一直就在表里，只是没有地方显示出来。
运作方式
把电子表格整理成每个步骤一行
首先要确保每一行只对应一个动作。合并单元格、数据上方的标题块，以及一行里塞了三个步骤，是把一次干净的转换变成清理工作的三大元凶。只用一个工作表、一张表格，中间不要留空白分隔行。
给行编号，并加一列“下一步”
行号就是步骤的身份，所以请加一列，填上紧随其后的那个步骤的编号。步骤分叉时，把两个编号用逗号分隔一起填上。这是您唯一需要真正补充的新信息，而填写这一列的过程，恰恰会让那些其实没人说得清后继步骤的环节浮出水面。
粘贴到 QueryChart
新建一张图表，把这些行粘贴进表格编辑器：“方框文字”填标签，“连线至”填下一步的编号。图形会随着粘贴同步生成，连线自行选路——没有排版环节，也没有什么需要拖动到位。
标出决策
把每一个提出问题的行的“形状”列设为决策，首尾两行分别设为开始和结束。然后在“连线文字”里填上分支名称，用逗号分隔，顺序与“连线至”中的编号一致，这样“6,7”配上“否,是”才会把两条出口标对。
补上负责人和阶段
在“垂直泳道”列填写执行每个步骤的角色，在“水平泳道”列填写该步骤所属的阶段。流程图立刻变成泳道图，而任何一个您叫不出负责人的步骤，都值得在它继续往下走之前先谈一谈。
修正图表暴露出来的问题
转换过程几乎总会暴露两件事：一个没有后继的步骤，和一个只有一条出口的决策。两者在电子表格里都看不见，在画布上却一目了然。在行里改正它们，然后把图表分享出去，让修正后的版本成为大家实际依据的版本。
应避免的错误
合并单元格与多行表头
凡是不属于规整矩形表格的东西，粘贴过来都会错位。先把表格拍平：一行表头，每个步骤一行，不做合并。
用名称引用步骤
连接依据的是行号，不是标签。两个都叫“评审”的步骤，按名称无法区分，按编号则毫无歧义——这正是编号即身份的原因。
分支名称的顺序错位
“连线文字”是按位置与“连线至”配对的。如果“连线至”写的是“6,7”，那么“连线文字”写“否,是”就会把“否”标在指向 6 的箭头上。两者一旦交叉，得到的就是一张自信满满却完全错误的图。
转换之后仍以电子表格为准
图表一旦存在，就该编辑图表。继续并行维护原来的表格，只会原封不动地重建您当初为了摆脱它才做转换的那种偏差。
用您的电子表格制作流程图
把示例作为您自己的图表打开，看看这些列是怎么填的，然后把您自己的行粘贴上去。
相关指南
常见问题
Excel 自己能做流程图吗？
只能手工做。Excel 可以在工作表上画 SmartArt 和图形，但那只是碰巧摆在网格上的图画——它们不是由您的数据生成的，移动一个步骤就意味着重画一遍。Visio 的 Data Visualizer 确实能从表格生成图形，但微软已于 2026 年初停止了该加载项。让图形由行数据生成，并且始终保持由数据生成，才是让流程可以持续维护的关键。
我的电子表格需要哪些列？
两列是必需的：每个步骤的标签，以及紧随其后那个步骤的行号。另外三列值得一并准备：形状列，让决策和起止节点正确呈现；分支名称列，让决策的每条出口说明自己对应哪种情况；负责人列，把流程图变成泳道图。其余的一切——系统、时限、注记——都可以放进该步骤的备注里。
一个步骤通向多个去处时该怎么处理？
在“连线至”单元格里用逗号分隔填入两个行号，并按同样的顺序在“连线文字”里填上对应的名称。这既涵盖分支互为选项的决策，也涵盖两件事并行发生的分叉——例如一次交货同时产生收货记录和发票。两个列表的顺序必须一致，因为它们是按位置配对的。
如果我的流程很复杂，版面会不会一团糟？
路径是算出来的，不是画出来的：连线会自动绕开方框，泳道归属决定每个步骤的位置，所以一个横跨五条泳道的二十步流程会自行排布妥当。让图变乱的不是复杂度，而是范围——一张试图涵盖两个流程的图表会不断跨越泳道。如果看上去纠缠不清，通常的解法是把流程拆开，而不是挪动方框。
