Diagrama de flujo y diagrama de Gantt juntos: del proceso al cronograma
Un método para convertir un proceso acordado en un cronograma: mapéalo como diagrama de flujo, acuérdalo, añade las tareas de implantación, duplícalo como diagrama de Gantt y escribe las duraciones. Qué pasa y qué no.
Mapear un proceso y programar el trabajo para cambiarlo son tareas distintas, y hacerlas en orden facilita ambas. Esta guía recorre la secuencia en QueryChart, desde el primer diagrama de flujo hasta un diagrama de Gantt con fechas.
En resumen
- Acuerda el proceso en un diagrama de flujo o en un diagrama con calles antes de programarlo.
- Duplica como diagrama de Gantt: los pasos pasan a ser tareas, las flechas dependencias y las calles grupos.
- Pasan las personas, los rellenos, los comentarios y los enlaces. No pasan las duraciones ni las fechas de inicio; las escribes tú.
- Resuelve las decisiones y los bucles en el diagrama de flujo; un diagrama de Gantt no se ramifica.
- Los mapas mentales y los organigramas no se convierten en diagrama de Gantt; úsalos para preparar y luego escribe o pega las tareas.
Primero el proceso, después el cronograma
El error común es empezar por las fechas. Un plan construido sobre un proceso sin acordar se rehace cada vez que alguien se da cuenta de que falta un paso o está en mal orden. El orden más fiable es dibujar el proceso como diagrama de flujo, con calles si hay discrepancias sobre quién hace qué, y acordarlo. Las decisiones, los bucles y los traspasos pertenecen ahí. Solo cuando los pasos son estables pasan a ser tareas con duración.
La conversión es una sola acción: duplicar el diagrama de flujo como diagrama de Gantt. Cada paso pasa a ser una tarea, cada flecha una dependencia de fin a inicio y cada calle un grupo. Las personas de los pasos, los colores de relleno, los comentarios y los enlaces la acompañan. Lo que no pasa es el tiempo. Ninguna tarea tiene inicio ni duración, y el plan nuevo se abre con un aviso de que no tiene duraciones. Es deliberado: las duraciones son tus estimaciones y nadie más puede copiarlas por ti. El diagrama de flujo original queda intacto.
Por el camino hay dos cosas que requieren tu atención. Primera, un diagrama de flujo puede tener bucles y ramas, mientras que un diagrama de Gantt no, así que un paso posterior a una decisión pasa a ser una tarea que depende del paso de la decisión, y una flecha que vuelve atrás se detecta y se dibuja discontinua en lugar de usarse para programar. Ordénalo antes de empezar a estimar. Segunda, el diagrama de flujo suele describir cómo funciona el trabajo, no el trabajo de cambiarlo. Para una implantación, añade las tareas propias del cambio, como configuración, migración de datos, pruebas y formación, ya sea en el diagrama de flujo antes de convertir o directamente en la hoja de Gantt.
Los mapas mentales y los organigramas no forman parte de esta conversión. Un mapa mental es un buen lugar para reunir ideas antes de conocer el orden, y un organigrama es un lugar para ver quién es responsable de qué, pero no hay un camino automático de ninguno de los dos a un diagrama de Gantt. Escribe las tareas o pégalas desde una hoja de cálculo. El ejemplo siguiente es un plan de implantación, el tipo de cronograma al que llegas al final de este método.

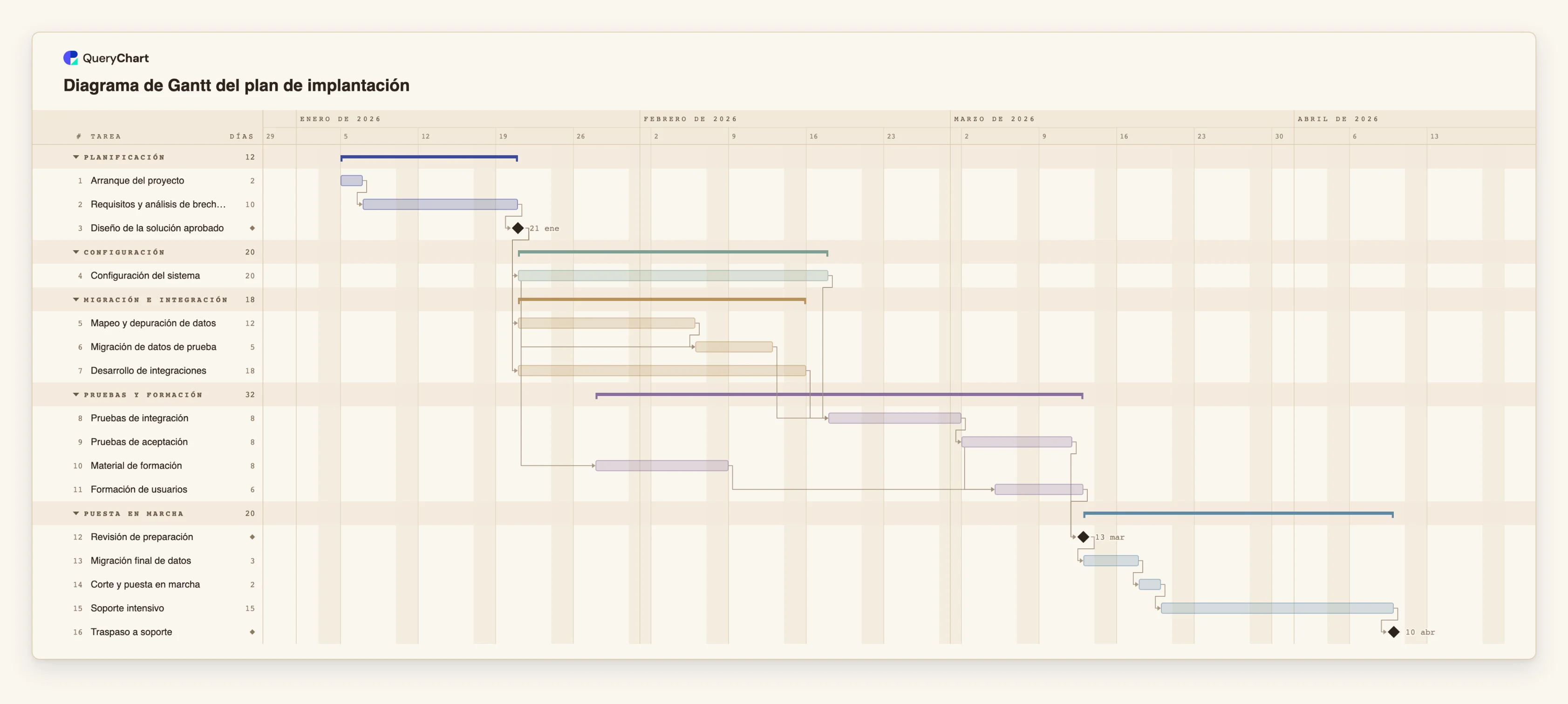

El cronograma al final del método
Un plan de implantación con 16 tareas en cinco grupos, tal como podría verse una vez acordado el proceso y escritas las duraciones.
Los grupos son las calles
«Arranque del proyecto», «Requisitos y análisis de brechas» y «Diseño de la solución aprobado» están en el primer grupo. Si vinieran de un diagrama de flujo con calles, la calle habría pasado a ser el grupo y las flechas serían los enlaces.
Estimaciones añadidas por quien lee
«Configuración del sistema» son 20 días laborables, «Mapeo y depuración de datos» 12 y «Desarrollo de integraciones» 18. Estos números son ilustrativos; la conversión no copia ninguno. «Migración de datos de prueba» empieza 10 días laborables después de que empiece la configuración y espera también al trabajo con los datos.
Tareas añadidas para el propio cambio
«Pruebas de integración», «Pruebas de aceptación», «Material de formación» y «Formación de usuarios» describen el trabajo de desplegar el cambio, no un proceso de negocio. Son el tipo de tareas que añades sobre los pasos convertidos.
Los hitos marcan los acuerdos
«Revisión de preparación» y «Traspaso a soporte» tienen duración 0, así que son hitos. «Corte y puesta en marcha» (2 días laborables) y «Soporte intensivo» (15) son las últimas tareas entre ellos.
Cómo funciona
Mapea el proceso como diagrama de flujo
Dibuja los pasos, las decisiones y los traspasos. Usa calles si importa la responsabilidad. Limítate al trabajo tal como debería ocurrir.
Acuérdalo antes de programarlo
Comparte el diagrama como enlace y recoge comentarios. Resuelve aquí las discrepancias sobre orden y responsables, mientras un cambio es mover una caja y no rehacer un plan.
Enumera las tareas de implantación
Añade las tareas de entrega del cambio: preparación, migración, pruebas, formación, puesta en marcha. Añádelas como pasos en el diagrama de flujo o, si prefieres, directamente en la hoja de Gantt después de convertir.
Duplícalo como diagrama de Gantt
Usa la opción de duplicar para crear un diagrama de Gantt. Los pasos pasan a ser tareas, las flechas enlaces de fin a inicio, las calles grupos, y se conservan las personas, los rellenos, los comentarios y los enlaces.
Resuelve lo que un diagrama de Gantt no puede contener
Busca enlaces discontinuos que vuelven atrás y tareas que siguen a una decisión. Quítalos o reelabóralos para que cada tarea tenga un predecesor claro.
Escribe las duraciones
Introduce la duración de cada tarea en días laborables. Añade enlaces de inicio a inicio o de fin a fin con retardo donde el trabajo se solape de verdad, marca los hitos con duración 0 y fija una fecha de inicio solo donde una sea fija.
Errores que debes evitar
Esperar que las fechas lleguen con la conversión
Ninguna tarea tiene duración tras duplicar. El plan muestra un aviso que lo dice. Hasta que introduzcas las duraciones, no hay cronograma que leer.
Convertir un diagrama de flujo que aún cambia
Si el proceso no está asentado, estimarás dos veces. Termina antes la discusión en el diagrama de flujo.
Conservar todos los bucles y ramas
Un diagrama de Gantt sigue un solo camino. Quédate con la ruta principal y anota los bucles de reproceso y las excepciones en el diagrama de flujo o en las notas de la tarea.
Dar por terminado el plan convertido
Las flechas solo dan enlaces de fin a inicio. Busca el trabajo que se solape de verdad y cambia esos enlaces a inicio a inicio o fin a fin con retardo.
Abre el plan de implantación
Abre el plan de implantación como diagrama propio y compáralo con un diagrama de flujo de tu propio proceso antes de duplicar este último como diagrama de Gantt.
Guías relacionadas
Preguntas frecuentes
¿Qué pasa exactamente al duplicar un diagrama de flujo como diagrama de Gantt?
Cada paso pasa a ser una tarea y cada flecha una dependencia de fin a inicio, conservando la etiqueta de la flecha. Las calles pasan a ser grupos. Se conservan las personas, el color de relleno del paso, los comentarios y los enlaces, y una nota de texto sigue siendo una nota y no una tarea.
¿Se copian las duraciones?
No. Ninguna tarea tiene inicio ni duración tras la conversión. Las duraciones las escribes tú en la hoja.
¿Cambia el diagrama de flujo original?
No. Duplicar crea un diagrama nuevo y deja el original como estaba.
¿Puedo convertir un mapa mental o un organigrama?
No. No existe conversión de un mapa mental ni de un organigrama a un diagrama de Gantt. Úsalos para reunir ideas o ver responsabilidades, y luego escribe o pega las tareas en una hoja de Gantt.
¿Puedo volver del diagrama de Gantt a un diagrama de flujo?
Sí, duplicándolo como diagrama de flujo. Pasan las tareas, los enlaces, los grupos, las personas y los rellenos; el cronograma no. Se pierden los tipos de dependencia y los retardos.
