Cómo hacer un diagrama de flujo interfuncional
Cómo hacer un diagrama de flujo interfuncional: elige las funciones que realmente sostienen el trabajo, dibuja cada cruce como un traspaso y muestra dónde el proceso sale de la empresa. Con ejemplo en vivo.
Un diagrama de flujo interfuncional es un proceso dibujado a través de las funciones que lo ejecutan, de modo que cada traspaso entre equipos, y cada espera entre ellos, quede visible en la página.
En resumen
- Elige funciones a las que se pueda pedir cuentas, no departamentos ni personas.
- Cada línea que cruza un carril es un traspaso: anota cómo se avisa al siguiente.
- Las partes externas tienen su propio carril; su espera sigue siendo tu tiempo de ciclo.
- Cuenta los cruces. Un número alto es un problema de diseño, no de dibujo.
- Los bucles suelen nacer en un cruce, y ahí es donde buscar primero el retrabajo.
Por qué los procesos interfuncionales fallan en las costuras
Un diagrama de flujo interfuncional, también llamado diagrama de despliegue o de funciones cruzadas, existe para responder a una pregunta incómoda: ¿dónde deja de avanzar este proceso? Casi nunca dentro de una función. Ventas, finanzas, el almacén y el transportista ejecutan su parte con solvencia, y el pedido sigue llegando tarde, porque el retraso vive en los cuatro puntos donde el trabajo cambió de manos y nadie era dueño del hueco.
Dibujarlo bien exige ser honesto con las funciones. Un carril por departamento reproduce el organigrama y esconde dentro los traspasos. Un carril por persona deja el diagrama obsoleto en la siguiente reorganización. La unidad que funciona es la función a la que se le puede exigir un paso: ventas, finanzas, almacén, logística, y también el cliente, porque un proceso que espera a alguien de fuera de la empresa sigue estando esperando.

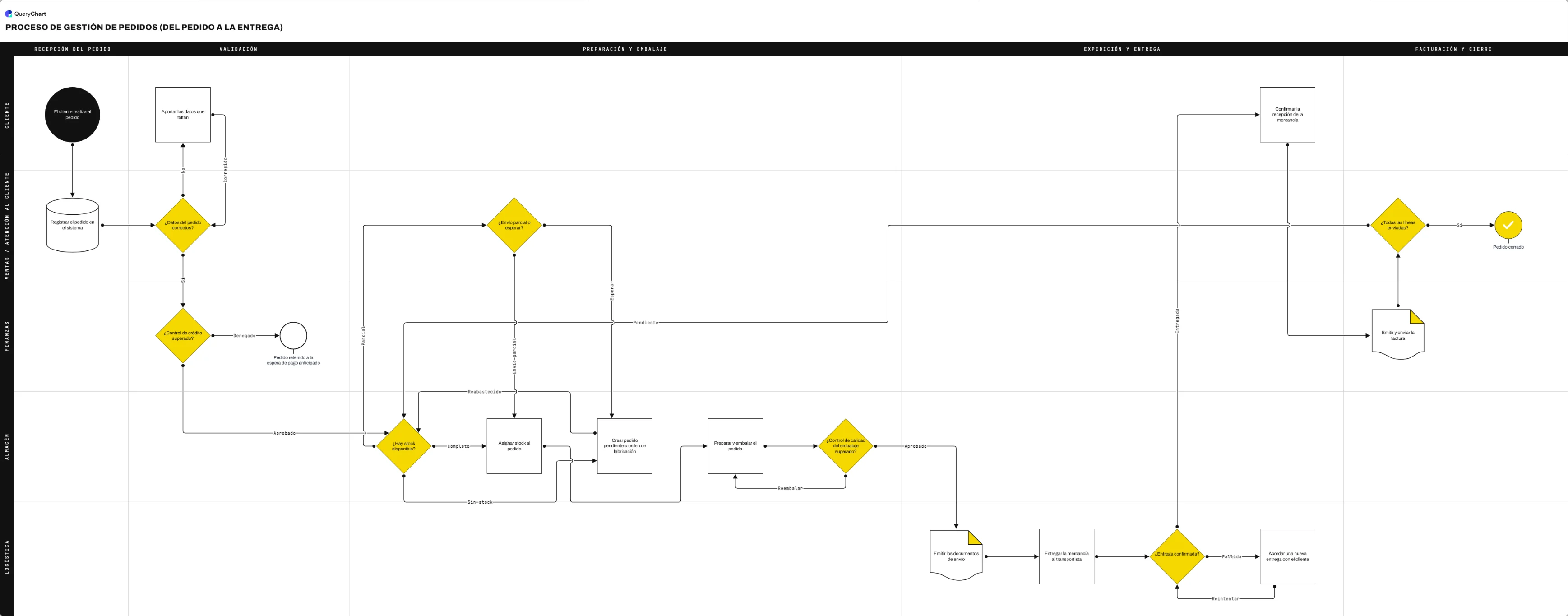

El ejemplo de abajo es la gestión de pedidos a través de cinco funciones, cliente incluido. Míralo etapa a etapa mientras cruza de ventas a finanzas, al almacén, a logística y de vuelta al cliente, y fíjate en que casi todos los bucles del diagrama arrancan en un cruce.
Cinco funciones, un pedido
Del pedido a la entrega a través de cliente, ventas, finanzas, almacén y logística. Cada etapa cruza una frontera.
Dos funciones, un cruce
El cliente realiza el pedido y ventas lo registra. La decisión «¿Datos del pedido correctos?» ya produce el primer bucle de vuelta al carril del cliente para aportar lo que falta: el traspaso más barato del diagrama y el que más veces se queda sin dibujar.
Una puerta en otra función
Finanzas ejecuta el control de crédito. Ventas no puede avanzar y finanzas no está reclamando nada, que es exactamente la forma de un retraso que ninguna de las dos funciones considera suyo.
El almacén toma el relevo
La disponibilidad de stock se divide en tres (completo, parcial, sin stock) y «¿Envío parcial o esperar?» vuelve a ventas, porque decidir si se envía incompleto es una conversación con el cliente y no una decisión de almacén. El control de calidad del embalaje añade además un bucle de retrabajo dentro del propio carril.
Fuera del edificio y de vuelta
Logística emite los documentos de envío, entrega la mercancía al transportista y gestiona el reintento tras una entrega fallida; después el cliente confirma la recepción. Tres de estos pasos quedan fuera de tu control directo, y dibujarlos es lo que hace que la conversación sobre el tiempo de ciclo deje de girar en torno al almacén.
El bucle se cierra en finanzas
Se emite la factura y luego se decide si se han enviado todas las líneas; si no, vuelta a la asignación de stock. Un proceso interfuncional rara vez termina en la función que lo inició, y ese cruce final es el que más veces falta en un procedimiento escrito.
Cómo funciona
Enumera las funciones que tocan el trabajo
Apunta cada función que ejecuta un paso, incluidos clientes, proveedores y transportistas. Después fusiona todo lo que en realidad sea una única unidad responsable. Apunta a cuatro o seis carriles; con más, los cruces se vuelven imposibles de seguir con la vista.
Fija los límites antes que el centro
Nombra el evento que inicia el proceso y el estado con el que termina, y comprueba que ambos caen dentro de las funciones que has listado. Los diagramas interfuncionales se desbordan más rápido que ningún otro, porque cada función tiene su propia opinión sobre dónde empieza de verdad el proceso.
Escribe los pasos como filas y asígnales carril
Escribe cada paso en una fila, conéctalos con la columna de destino y luego fija la columna de carril vertical con la función que lo ejecuta y la de carril horizontal con la fase. La disposición se deriva de los carriles y no de arrastrar cajas, así que reasignar un paso es editar una sola celda.
Anota cada cruce
Para cada línea que sale de un carril y entra en otro, registra en el comentario del paso cómo se entera la función receptora: un cambio de estado en el sistema, un correo, una cola compartida, un informe diario. Donde la respuesta sea «ya lo miran ellos», has encontrado una cola sin dueño.
Cuenta los cruces y cuestiónalos
Suma cuántos cambios de carril hay. Un proceso de quince pasos que cruza de carril nueve veces no tiene un problema de diagrama, tiene un problema de diseño, y la solución habitual es mover un paso, no redibujarlo. Los diagramas interfuncionales son los únicos que hacen visible esa cuenta.
Valídalo con cada función por separado
Recorre el diagrama con cada responsable de carril a solas antes de enseñárselo a todos juntos. La gente corrige su propio carril sin problema y lo defiende en grupo, así que obtienes un diagrama más fiel y una reunión mucho más corta.
Errores que debes evitar
Carriles calcados del organigrama
Los departamentos esconden dentro a los equipos que se pasan el trabajo entre sí, lo que elimina precisamente los traspasos que el diagrama existe para mostrar.
Dejar fuera al cliente
Si el proceso espera a que un cliente confirme o aporte algo, el cliente forma parte de él. Omitirlo hace que tu tiempo de ciclo parezca culpa tuya, o de nadie.
Traspasos dibujados como una flecha sin más
Un cruce es un evento con un mecanismo y una demora. Una flecha sin anotar da a entender que la función receptora se entera al instante, lo cual rara vez es cierto.
Un único diagrama gigante
Ocho carriles y cuarenta pasos son dos procesos. Divide en un traspaso natural y deja que el final de un diagrama sea el comienzo del siguiente.
Crea tu propio diagrama de flujo interfuncional
Abre el ejemplo de gestión de pedidos, cambia el nombre de los cinco carriles por tus funciones y sigue tus propios cruces.
Guías relacionadas
Preguntas frecuentes
¿Qué es un diagrama de flujo interfuncional?
Un diagrama de flujo de proceso dividido en carriles, uno por función o rol, de modo que cada paso queda con quien lo ejecuta y cada cruce entre carriles es un traspaso visible. También se le llama diagrama de despliegue o, de manera informal, diagrama de carriles o swimlane. Su finalidad no es una documentación más bonita, sino un diagnóstico concreto: mostrar dónde cambia de manos el trabajo, porque ahí es donde se acumula la mayor parte del retraso operativo y donde más cosas se caen.
¿En qué se diferencia de un diagrama de carriles?
En la práctica son lo mismo y los términos se usan indistintamente. Cuando alguien marca una diferencia, es de énfasis: carriles o swimlane describe la notación, interfuncional describe la intención. Si en tu organización importa, usa el término que tu audiencia ya emplea; discutirlo es un mal sustituto de contar los traspasos.
¿Los proveedores y los clientes deberían tener su propio carril?
Sí, siempre que el proceso los esté esperando. Un control de crédito que se atasca porque un cliente no ha devuelto un formulario forma parte de tu tiempo de ciclo lo hayas dibujado o no. Dar un carril a las partes externas también deja a la vista qué parte del tiempo transcurrido está realmente fuera de tu control, lo que cambia dónde merece la pena invertir el esfuerzo de mejora.
¿Cuántos carriles son demasiados?
Pasados unos seis, los cruces se solapan lo suficiente como para que seguir un solo camino cueste un esfuerzo real, y el diagrama deja de servir en la reunión para la que se dibujó. Eso dice más del proceso que del dibujo: o varios carriles son una única unidad responsable, o el alcance abarca dos procesos que deberían separarse en un traspaso y referenciarse mutuamente.
