Bauzeitenplan als Gantt-Diagramm: Phasen, Genehmigungen, Langläufer

Kurz gesagt

• Bilden Sie Genehmigungen und Langläufer als Aufgaben mit eigenen Abhängigkeiten ab; sie sind die üblichen Engpässe.
• Nutzen Sie Start-zu-Start-Verknüpfungen mit Versatz für echte Überlappungen wie Ausbau und Endmontage.
• Meilensteine wie „Genehmigung erteilt“ und „Wetterfest“ markieren die Übergänge zwischen Phasen.
• Dauern sind ganze Arbeitstage, Montag bis Freitag, ohne Wetter- oder Feiertagskalender.
• Das ist ein Planungshilfsmittel, kein Bauablaufplan des Unternehmers und kein Ressourcenplan.

Wofür ein Gantt-Diagramm in der Bauplanung taugt

In der Planungsphase hat ein Bauprojekt wenige harte Randbedingungen und viel Arbeit, die sich darum herum ordnet. Die Genehmigung lässt sich nicht früher erteilen, die Baustelle öffnet erst danach, und ein Bauteil mit langer Lieferzeit muss lange vor der Arbeit bestellt werden, die es braucht. Ein Gantt-Diagramm zeigt diese Randbedingungen im selben Bild wie die Gewerke, sodass Sie erkennen, wovon der Fertigstellungstermin wirklich abhängt, statt Dauern im Kopf zu addieren.

Bauen Sie es in Phasen auf: Planung, Genehmigung und Beschaffung, Baustelle und Rohbau, Haustechnik, Ausbau, dann Abnahme und Übergabe. Geben Sie jeder Aufgabe eine Dauer in Arbeitstagen und nennen Sie, worauf sie wartet. Zwei Dinge sollten Sie sorgfältig abbilden: die Genehmigungen und die Langläufer, denn dort rutscht ein Terminplan tatsächlich. Behandeln Sie sie als Aufgaben mit eigenen Abhängigkeiten, nicht als Randnotizen.

Überlappungen sind der Punkt, an dem ein Bauzeitenplan seinen Wert zeigt. Der Innenausbau wartet selten auf die vollständig fertige Haustechnik, und die Endmontage beginnt oft mitten im Ausbau. Nutzen Sie dafür Start-zu-Start-Verknüpfungen mit Versatz und einen einfachen Versatz, wo zwischen zwei Tätigkeiten Zeit liegen muss, etwa eine Pause nach dem Tragwerk, bevor die Haustechnik beginnt.

Seien Sie klar darüber, was das ist: ein Planungshilfsmittel, um Klienten, Geldgebern oder dem Team Abfolge und Größenordnung zu erklären. Es ist kein Bauablaufplan des Unternehmers. QueryChart plant in ganzen Arbeitstagen, Montag bis Freitag, ohne Feiertage, Wetter oder Ressourcen- und Kolonnenplanung; es sagt Ihnen also weder, wie viele Leute ein Gewerk braucht, noch, wann Regen die Arbeit stoppt. Das Beispiel unten zeigt ein mittelgroßes Bauprojekt, Phase für Phase.

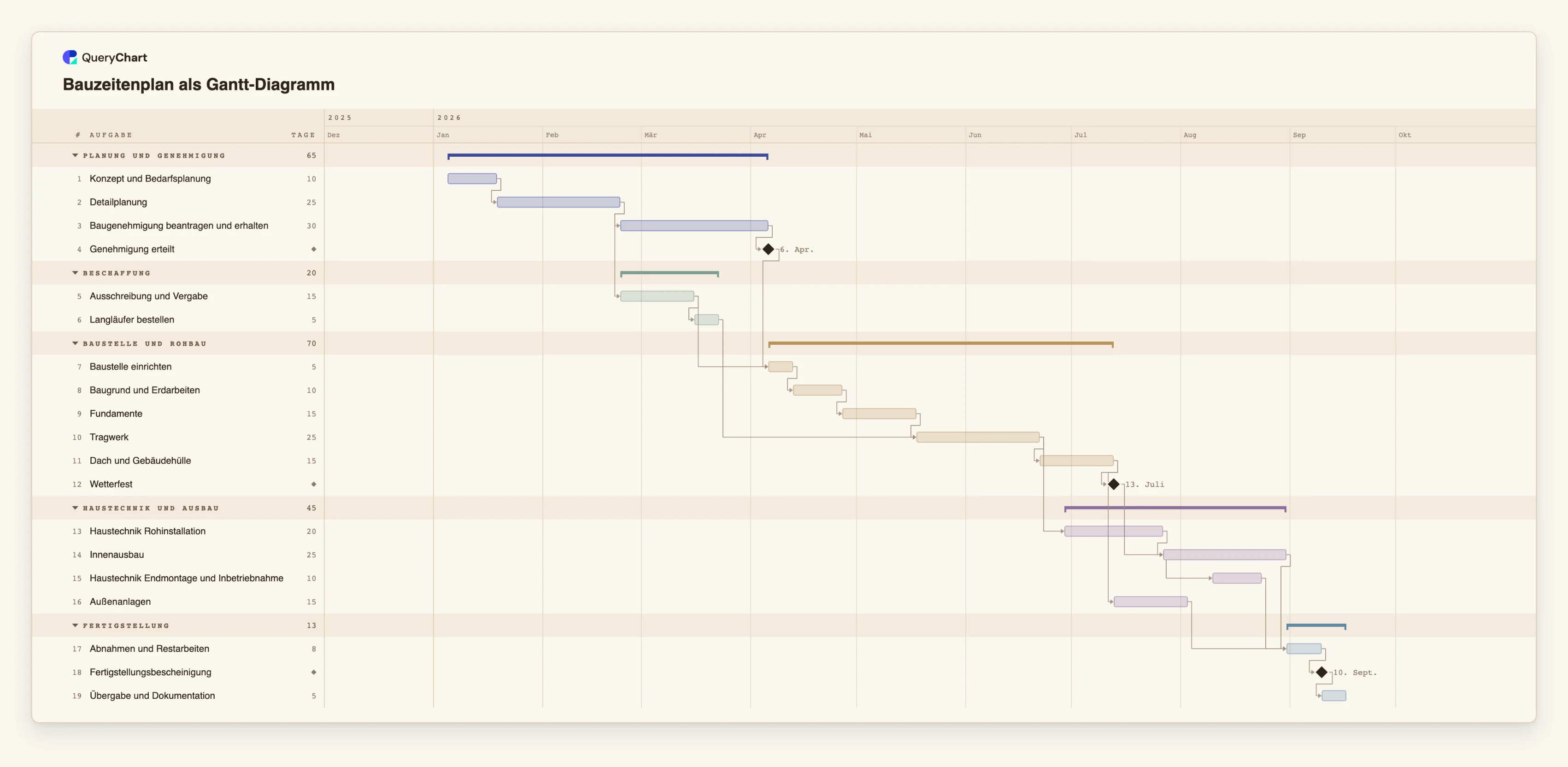

Ein mittelgroßes Bauprojekt vom Konzept bis zur Übergabe

Neunzehn Aufgaben. Öffnen Sie das Tabellenfenster, um Dauern und Abhängigkeiten hinter jeder Phase zu sehen.

1. Planung und die Genehmigungsschranke

   „Detailplanung“ dauert 25 Arbeitstage und „Baugenehmigung beantragen und erhalten“ 30. „Genehmigung erteilt“ hat die Dauer 0 und ist damit ein Meilenstein; auf diese Schranke wartet die Arbeit auf der Baustelle.

2. Beschaffung läuft neben der Genehmigung

   „Ausschreibung und Vergabe“ (15 Arbeitstage) läuft, während die Genehmigung aussteht. „Baustelle einrichten“ wartet auf „Genehmigung erteilt“ und die Vergabe, danach folgen „Baugrund und Erdarbeiten“ und „Fundamente“ nacheinander.

3. Tragwerk, mit einem Langläufer als Zulieferer

   „Langläufer bestellen“ (5 Arbeitstage) muss enden, bevor das „Tragwerk“ (25) beginnen kann. „Haustechnik Rohinstallation“ beginnt 5 Arbeitstage nach dem Ende des Tragwerks, also mit Versatz statt sofortiger Übergabe.

4. Ausbau, Überlappung und Übergabe

   „Haustechnik Endmontage und Inbetriebnahme“ beginnt 10 Arbeitstage nach dem Start von „Innenausbau“, eine Start-zu-Start-Überlappung. „Abnahmen und Restarbeiten“ wartet auf Ausbau, Endmontage und „Außenanlagen“, und „Fertigstellungsbescheinigung“ ist ein Meilenstein vor „Übergabe und Dokumentation“.

So funktioniert es

1. Zuerst die Phasen auflisten

   Schreiben Sie die Phasen der Reihe nach auf: Planung, Genehmigung, Beschaffung, Baustelle, Tragwerk, Haustechnik, Ausbau, Abnahme und Übergabe. Gruppieren Sie die Aufgaben darunter, sodass jede Phase als Band mit Sammelbalken gezeichnet wird.

2. Genehmigungen und Freigaben als Aufgaben ergänzen

   Tragen Sie die Antragsdauer als Aufgabe mit realistischer Dauer ein, gefolgt von einer Aufgabe der Dauer 0 für die Genehmigung selbst. Dieser Meilenstein ist das, wovon die Baustelle abhängt; eine späte Genehmigung verschiebt daher alles danach.

3. Langläufer vom Bedarf her bestimmen

   Legen Sie die Bestellung als eigene Aufgabe an und lassen Sie die Arbeit, die das Bauteil braucht, davon abhängen. Setzen Sie die Dauer auf die zugesagte Lieferzeit in Arbeitstagen, damit sich eine späte Bestellung als später Start zeigt.

4. Gewerke verknüpfen und Überlappungen abbilden

   Nutzen Sie standardmäßig Ende-zu-Start. Kann ein Gewerk beginnen, während das vorige halb fertig ist, schreiben Sie in „Hängt ab von“ (Depends on) eine Start-zu-Start-Verknüpfung mit Versatz, etwa 14SS+10. Braucht es eine Pause, etwa zum Aushärten oder Setzen, schreiben Sie einen positiven Versatz.

5. Den kritischen Pfad einschalten

   Schalten Sie über Ansicht, Kritischer Pfad die Kette ein, die den Endtermin bestimmt. Eine Aufgabe außerhalb dieser Kette zu verkürzen, holt den Fertigstellungstermin nicht nach vorn.

6. Für die Beteiligten exportieren

   Teilen Sie das Diagramm als Link oder exportieren Sie PDF oder PNG für Klienten oder Geldgeber. Der CSV-Export liefert Aufgaben und ISO-Daten für eine Kosten- oder Beschaffungstabelle.

Häufige Fehler

• Den Plan für einen Bauablaufplan des Unternehmers halten

  Ganze Arbeitstage, Montag bis Freitag, ohne Wetter, Feiertage oder Kolonnenstärken. Erklären Sie mit diesem Diagramm Abfolge und Randbedingungen und überlassen Sie das Detail dem Terminplan des Unternehmers.

• Die Genehmigung in einer Notiz verstecken

  Ist die Genehmigung keine Aufgabe mit Abhängigkeit, bewegt sich nichts, wenn sie sich verspätet. Bilden Sie die Genehmigungsdauer und den Meilenstein ausdrücklich ab.

• Alles überlappen, um einen Termin zu halten

  Start-zu-Start-Verknüpfungen machen einen Plan auf dem Papier kürzer. Jede sollte Arbeit abbilden, die wirklich früher beginnen kann; sonst ist der Terminplan nur optimistisch.

• Auf jeder Phase einen Starttermin fixieren

  Ein fester Start bewegt sich nicht mit, wenn sich seine Vorgänger verschieben. Fixieren Sie ein Datum nur, wo es wirklich feststeht, etwa bei einem Übergabetermin des Grundstücks.

Die Bau-Vorlage öffnen

Öffnen Sie den Bauzeitenplan als eigenes Diagramm, ersetzen Sie Aufgaben und Dauern durch die Ihres Projekts und teilen oder exportieren Sie ihn.

Die Bau-Vorlage öffnen

Verwandte Anleitungen

• Gantt-Diagramm für Softwareentwicklung: Release von Discovery bis Review planen
• Produkt-Roadmap als Gantt-Diagramm erstellen
• Zeitplan für Marketingkampagnen: Kampagne als Gantt-Diagramm planen

Häufig gestellte Fragen

Kann ich das als Bauablaufplan verwenden?

Es ist ein Planungshilfsmittel. Es plant in ganzen Arbeitstagen, Montag bis Freitag, und kennt weder Wetter, Feiertage noch Ressourcen oder Kosten; für die Baustellensteuerung brauchen Sie weiter den detaillierten Terminplan des Unternehmers.

Wie zeige ich zwei überlappende Gewerke?

Nutzen Sie eine Start-zu-Start-Abhängigkeit mit Versatz, zum Beispiel 14SS+10; sie bedeutet, dass die Aufgabe 10 Arbeitstage nach dem Start von Aufgabe 14 beginnt. Eine Ende-zu-Ende-Verknüpfung mit Vorlauf wie 8FF-1 lässt eine Aufgabe einen Arbeitstag vor dem Ende von Aufgabe 8 enden.

Wie gehe ich mit einem festen Übergabe- oder Fertigstellungstermin um?

Legen Sie bei der Aufgabe mit festem Datum einen Start fest. Würden die Abhängigkeiten sie später ansetzen, wird der Konflikt gemeldet. QueryChart plant vorwärts ab dem Start und kennt keine Einstellung „so spät wie möglich“.

Kann ich Kosten oder Fortschritt gegen eine Baseline verfolgen?

Den Fortschritt können Sie als Prozentwert je Aufgabe erfassen. Es gibt keine Kostenverfolgung und keinen Vergleich von Plan und Ist oder gegen eine Baseline.

Kann ich einen Terminplan aus einem anderen Planungswerkzeug importieren?

Kopieren Sie die Zeilen und fügen Sie sie in die Tabelle ein; benennt die erste Zeile die Spalten, werden sie nach Namen zugeordnet. Native Projektdateien werden nicht unterstützt, und einen Datei-Upload für Gantt-Diagramme gibt es noch nicht.
