Gantt-diagram til byggetidsplan: planlæg faser, tilladelser og lang leveringstid

Kort fortalt

• Modellér tilladelser og bestillinger med lang leveringstid som opgaver med egne afhængigheder; de er de sædvanlige begrænsninger.
• Brug start-til-start-forbindelser med forskydning til reelle overlap som afslutningsarbejde og finmontage.
• Milepæle som byggetilladelse givet og bygningen er tæt markerer overgangene mellem faser.
• Varigheder er hele arbejdsdage, mandag til fredag, uden vejr- eller helligdagskalender.
• Dette er et planlægningsredskab, ikke en entreprenørs tidsplan eller en ressourceplan.

Hvad et Gantt-diagram til byggeri er godt til i planlægningsfasen

I planlægningsfasen har et byggeprojekt få hårde begrænsninger og meget arbejde, der skal passe omkring dem. Tilladelsen kan ikke komme tidligere, byggepladsen kan ikke åbne, før den er der, og en vare med lang leveringstid skal bestilles længe før det arbejde, der skal bruge den. Et Gantt-diagram sætter begrænsningerne i samme billede som håndværkerne, så du kan se, hvad færdigdatoen reelt afhænger af, i stedet for at lægge varigheder sammen i hovedet.

Byg det i faser: projektering, tilladelser og indkøb, pladsarbejde, konstruktion, bygningsinstallationer, afslutningsarbejder og til sidst kontrol og aflevering. Giv hver opgave en længde i arbejdsdage og list, hvad den venter på. De to ting, der er værd at modellere omhyggeligt, er godkendelserne og varerne med lang leveringstid, for det er dér, en tidsplan for alvor skrider. Behandl dem som opgaver med egne afhængigheder, ikke som noter i margenen.

Overlap er dér, hvor en byggeplan tjener sig selv hjem. Indvendigt afslutningsarbejde venter sjældent på, at alle installationer er helt færdige, og finmontage starter ofte midt i afslutningsarbejdet. Brug start-til-start-forbindelser med forskydning til det, og en almindelig forskydning, hvor noget skal have tid mellem to aktiviteter, for eksempel et ophold efter råhuset, før installationerne begynder.

Vær tydelig om, hvad det er. Det er et planlægningsredskab til at forklare rækkefølgen og størrelsesordenen for en bygherre, en långiver eller et team. Det er ikke en entreprenørs tidsplan: QueryChart planlægger i hele arbejdsdage, mandag til fredag, uden helligdage, vejr og uden modellering af ressourcer eller mandskab, så det fortæller ikke, hvor mange folk et fag skal bruge, eller hvornår regn stopper arbejdet. Eksemplet nedenfor viser et mellemstort byggeprojekt, trin for trin.

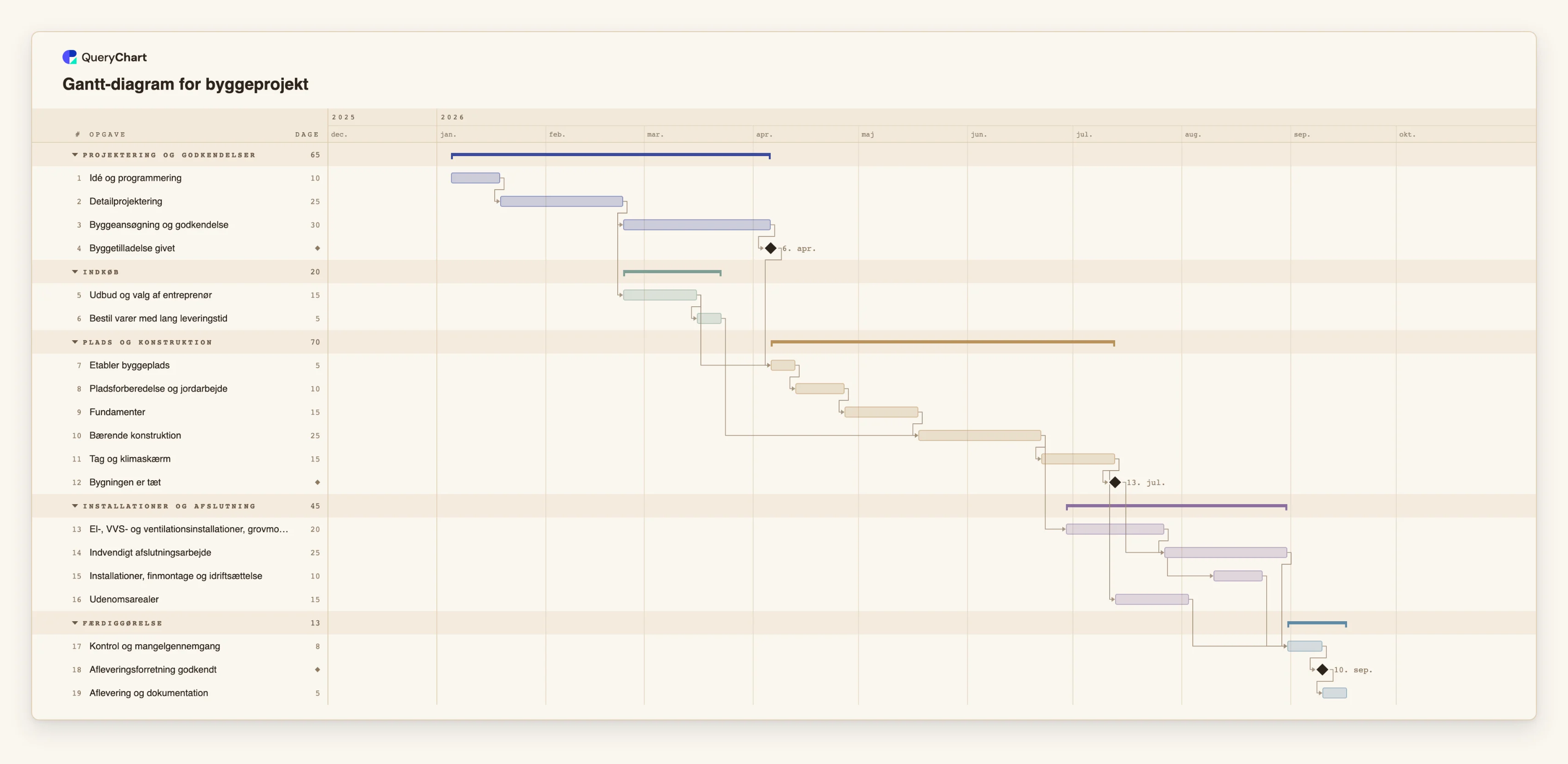

Et mellemstort byggeprojekt fra idé til aflevering

Nitten opgaver. Åbn regnearkspanelet for at se varigheder og afhængigheder bag hvert trin.

1. Projektering og tilladelsesporten

   "Detailprojektering" tager 25 arbejdsdage og "Byggeansøgning og godkendelse" 30. "Byggetilladelse givet" har længden 0 og er derfor en milepæl, og den er porten, som pladsarbejdet venter på.

2. Indkøb løber ved siden af tilladelsen

   "Udbud og valg af entreprenør" (15 arbejdsdage) kører, mens tilladelsen afventes. "Etabler byggeplads" venter på både "Byggetilladelse givet" og udbuddet, og derefter følger "Pladsforberedelse og jordarbejde" og "Fundamenter" i rækkefølge.

3. Konstruktion, med en vare med lang leveringstid på vej ind

   "Bestil varer med lang leveringstid" (5 arbejdsdage) skal være færdig, før "Bærende konstruktion" (25) kan starte. "El-, VVS- og ventilationsinstallationer, grovmontage" starter 5 arbejdsdage efter, at konstruktionen er færdig, en forskydning frem for en øjeblikkelig overdragelse.

4. Afslutning, overlap og aflevering

   "Installationer, finmontage og idriftsættelse" starter 10 arbejdsdage efter, at "Indvendigt afslutningsarbejde" starter, et start-til-start-overlap. "Kontrol og mangelgennemgang" venter på afslutningsarbejdet, finmontagen og "Udenomsarealer", og "Afleveringsforretning godkendt" er en milepæl før "Aflevering og dokumentation".

Sådan fungerer det

1. List faserne først

   Skriv faserne i rækkefølge: projektering, tilladelser, indkøb, pladsarbejde, konstruktion, installationer, afslutning, kontrol og aflevering. Gruppér opgaverne under dem, så hver fase tegnes som et bånd med en oversigtsbjælke.

2. Tilføj tilladelser og godkendelsesporte som opgaver

   Indtast ansøgningsperioden som en opgave med en realistisk længde, efterfulgt af en opgave med længden nul for selve godkendelsen. Den milepæl er det, pladsarbejdet afhænger af, så en forsinket tilladelse flytter alt bagved.

3. Planlæg varer med lang leveringstid bagud fra behovet

   Tilføj bestillingen som en egen opgave, og lad det arbejde, der skal bruge varen, afhænge af den. Sæt længden til den leveringstid, du har fået oplyst, i arbejdsdage, så en sen bestilling viser sig som en sen start.

4. Forbind fagene, og modellér overlappene

   Brug slut-til-start som udgangspunkt. Hvor et fag kan begynde, mens det forrige er delvis færdigt, skriv en start-til-start-forbindelse med forskydning i Afhænger af (Depends on), for eksempel 14SS+10. Hvor noget skal have et ophold, som hærdning eller sætning, skriv en positiv forskydning.

5. Slå den kritiske vej til

   Brug Vis ▸ Kritisk vej til at fremhæve kæden, der bestemmer færdigdatoen. At forkorte en opgave uden for den kæde fremrykker ikke færdigdatoen.

6. Eksportér til dem, der har brug for det

   Del diagrammet som link, eller eksportér en PDF eller PNG til en bygherre eller långiver. CSV-eksporten giver dig opgaverne og ISO-datoer til et regneark for omkostninger eller indkøb.

Faldgruber du skal undgå

• At behandle planen som en entreprenørs tidsplan

  Hele arbejdsdage, mandag til fredag, uden vejr, helligdage eller mandskabsstørrelser. Brug diagrammet til at forklare rækkefølge og begrænsninger, og lad entreprenørens egen tidsplan bære detaljerne.

• At begrave tilladelsen i en note

  Hvis tilladelsen ikke er en opgave med en afhængighed, flytter intet sig, når den er forsinket. Modellér godkendelsesperioden og milepælen eksplicit.

• At overlappe alt for at nå en dato

  Start-til-start-forbindelser gør en plan kortere på papiret. Hver enkelt skal afspejle arbejde, der virkelig kan begynde tidligt; ellers er tidsplanen kun optimistisk.

• At låse startdatoer på hver fase

  En fast start flytter sig ikke, når dens forgængere gør. Lås kun en dato, hvor den virkelig er fast, som en overtagelsesdato for grunden.

Åbn byggeskabelonen

Åbn byggetidsplanen som dit eget diagram, udskift opgaver og varigheder med dit projekts og del eller eksportér den.

Åbn byggeskabelonen

Relaterede guides

• Gantt-diagram til softwareudvikling: en release fra afdækning til evaluering
• Sådan laver du en produktroadmap som Gantt-diagram
• Tidsplan for marketingkampagne: planlæg en kampagne som Gantt-diagram

Ofte stillede spørgsmål

Kan jeg bruge det som min byggetidsplan?

Det er et planlægningsredskab. Det planlægger i hele arbejdsdage, mandag til fredag, og har ingen modellering af vejr, helligdage, ressourcer eller omkostninger, så en entreprenørs detaljerede tidsplan er stadig nødvendig til styring af pladsen.

Hvordan viser jeg to fag, der overlapper?

Brug en start-til-start-afhængighed med forskydning, for eksempel 14SS+10, som betyder, at opgaven starter 10 arbejdsdage efter, at opgave 14 starter. En slut-til-slut-forbindelse med fremrykning, som 8FF-1, får en opgave til at slutte én arbejdsdag før opgave 8 slutter.

Hvordan håndterer jeg en fast overtagelses- eller afleveringsdato?

Lås en Start (Start) på den opgave, hvor datoen er fast. Hvis afhængighederne ville gøre den senere, markeres konflikten. QueryChart planlægger fremad fra starten og har ingen indstilling til så sent som muligt.

Kan jeg følge omkostninger eller fremdrift mod en baseline?

Du kan registrere fremdrift som en procent på hver opgave. Der er ingen omkostningssporing og ingen baseline eller sammenligning af plan og faktisk.

Kan jeg importere en tidsplan fra et andet planlægningsværktøj?

Kopiér rækkerne og indsæt dem i regnearket; hvis den første linje navngiver kolonnerne, matches de efter navn. Native projektfiler understøttes ikke, og der er endnu ingen filupload til Gantt-diagrammer.
