Planning de chantier en diagramme de Gantt : phases, permis et délais longs
Construisez un planning de chantier en diagramme de Gantt : conception, permis, achats, travaux, structure, lots techniques, finitions, contrôles et livraison, avec permis et délais longs montrés comme dépendances.
Un planning de chantier est surtout une suite d'attentes : un permis, une livraison, la fin de l'ossature. Un diagramme de Gantt rend ces attentes visibles pour que vous voyiez lesquelles fixent la date d'achèvement.
En bref
- Modélisez permis et commandes à long délai comme des tâches avec leurs propres dépendances ; ce sont les contraintes habituelles.
- Utilisez des liens début à début avec décalage pour les vrais chevauchements, comme les finitions et la seconde phase des lots techniques.
- Des jalons comme permis obtenus et hors d'eau marquent les passages entre phases.
- Les durées sont en jours ouvrés entiers, du lundi au vendredi, sans calendrier météo ni jours fériés.
- C'est une aide à la planification, pas le planning d'une entreprise ni un plan de ressources.
À quoi sert un Gantt de construction au stade de la planification
Au stade de la planification, un projet de construction comporte un petit nombre de contraintes dures et beaucoup de travail qui se loge autour. Le permis ne peut pas être délivré plus tôt, le chantier ne peut pas ouvrir avant, et un élément à long délai de livraison doit être commandé bien avant les travaux qui en ont besoin. Un diagramme de Gantt met ces contraintes dans la même image que les corps de métier : vous voyez de quoi dépend réellement la date d'achèvement, au lieu d'additionner les durées de tête.
Construisez-le par phases : conception, permis et achats, travaux préparatoires, structure, lots techniques, finitions, puis contrôles et livraison. Donnez à chaque tâche une durée en jours ouvrés et listez ce qu'elle attend. Les deux points à modéliser avec soin sont les autorisations et les éléments à long délai, car c'est là que le planning glisse vraiment. Traitez-les comme des tâches avec leurs propres dépendances, pas comme des notes en marge.
Les chevauchements sont ce qui rend un planning de chantier utile. Les finitions intérieures attendent rarement que tous les lots techniques soient entièrement terminés, et la seconde phase des lots techniques démarre souvent en cours de finitions. Utilisez des liens début à début avec un décalage pour cela, et un simple décalage quand il faut du temps entre deux activités, comme un délai après la fin de l'ossature avant les lots techniques.
Soyons clairs sur ce que c'est. C'est une aide à la planification pour expliquer l'enchaînement et l'ordre de grandeur à un client, un prêteur ou une équipe. Ce n'est pas le planning d'exécution d'une entreprise : QueryChart planifie en jours ouvrés entiers, du lundi au vendredi, sans jours fériés, sans météo et sans modélisation des ressources ou des équipes ; il ne dira donc pas combien de personnes un corps de métier exige ni quand la pluie arrête le travail. L'exemple ci-dessous montre un projet de bâtiment de taille moyenne, étape par étape.

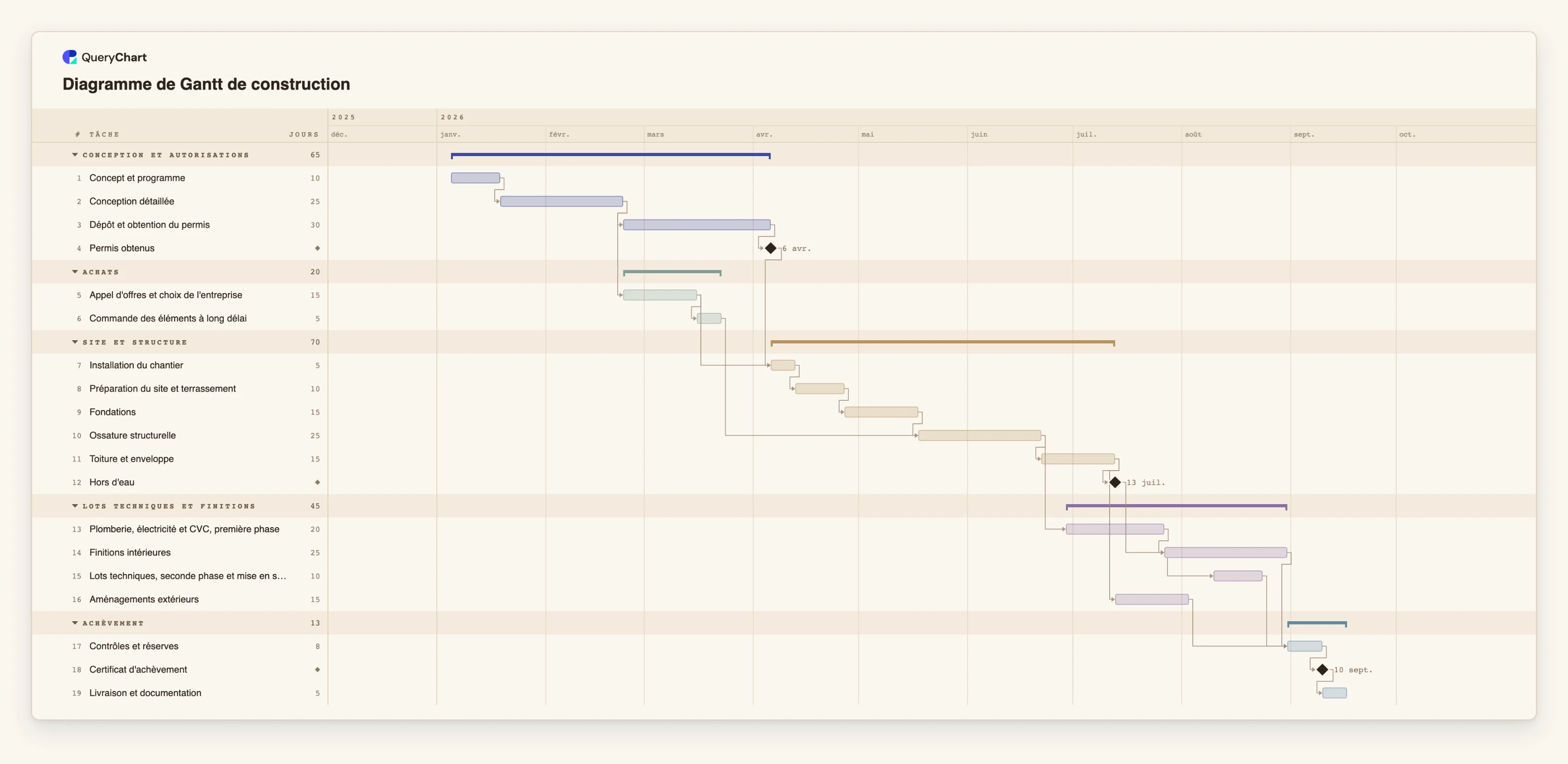

Un projet de bâtiment de taille moyenne, du programme à la livraison
Dix-neuf tâches. Ouvrez le panneau tableur pour voir les durées et les dépendances derrière chaque étape.
Conception et point de passage du permis
« Conception détaillée » prend 25 jours ouvrés et « Dépôt et obtention du permis » 30. « Permis obtenus » a une durée de 0 : c'est un jalon, et c'est le point de passage que les travaux sur site attendront.
Les achats se déroulent pendant le permis
« Appel d'offres et choix de l'entreprise » (15 jours ouvrés) se déroule pendant que le permis est en instance. « Installation du chantier » attend à la fois « Permis obtenus » et l'appel d'offres, puis « Préparation du site et terrassement » et « Fondations » s'enchaînent.
Structure, avec un élément à long délai en amont
« Commande des éléments à long délai » (5 jours ouvrés) doit se terminer avant que « Ossature structurelle » (25) puisse démarrer. « Plomberie, électricité et CVC, première phase » démarre 5 jours ouvrés après la fin de l'ossature, avec un décalage plutôt qu'un enchaînement immédiat.
Finitions, chevauchement et livraison
« Lots techniques, seconde phase et mise en service » démarre 10 jours ouvrés après le début de « Finitions intérieures », un chevauchement début à début. « Contrôles et réserves » attend les finitions, la seconde phase et « Aménagements extérieurs », et « Certificat d'achèvement » est un jalon avant « Livraison et documentation ».
Comment cela fonctionne
Lister d'abord les phases
Écrivez les phases dans l'ordre : conception, permis, achats, travaux, structure, lots techniques, finitions, contrôles et livraison. Regroupez les tâches dessous pour que chaque phase soit dessinée comme une bande avec une barre de synthèse.
Ajouter les permis et les autorisations comme tâches
Saisissez la période de dépôt comme une tâche d'une durée réaliste, suivie d'une tâche de durée zéro pour l'autorisation elle-même. Ce jalon est ce dont dépendent les travaux : un permis en retard décale tout ce qui suit.
Planifier les éléments à long délai en remontant depuis le besoin
Ajoutez la commande comme tâche à part et faites dépendre d'elle le travail qui a besoin de l'élément. Réglez sa durée sur le délai de livraison annoncé, en jours ouvrés, pour qu'une commande tardive apparaisse comme un démarrage tardif.
Relier les corps de métier et modéliser les chevauchements
Utilisez la fin à début par défaut. Quand un corps de métier peut commencer alors que le précédent n'a pas fini, écrivez un lien début à début avec décalage dans Dépend de, par exemple 14SS+10. Quand il faut un intervalle, comme un temps de séchage ou de tassement, écrivez un décalage positif.
Activer le chemin critique
Utilisez Affichage, Chemin critique pour mettre en évidence l'enchaînement qui fixe la date de fin. Raccourcir une tâche hors de cet enchaînement n'avancera pas la date d'achèvement.
Exporter pour ceux qui en ont besoin
Partagez le graphique par lien, ou exportez un PDF ou un PNG pour un client ou un prêteur. L'export CSV donne les tâches et les dates ISO pour un tableur de coûts ou d'achats.
Erreurs à éviter
Prendre le plan pour le planning d'exécution d'une entreprise
Jours ouvrés entiers, du lundi au vendredi, sans météo, sans jours fériés ni taille d'équipe. Utilisez ce graphique pour expliquer l'enchaînement et les contraintes, et laissez le planning de l'entreprise porter le détail.
Enfouir le permis dans une note
Si le permis n'est pas une tâche avec une dépendance, rien ne bouge quand il est en retard. Modélisez explicitement la période d'instruction et le jalon.
Tout chevaucher pour tenir une date
Les liens début à début raccourcissent un plan sur le papier. Chacun doit refléter un travail qui peut réellement commencer plus tôt ; sinon le planning n'est qu'optimiste.
Fixer la date de début de chaque phase
Un début fixé ne bouge pas quand ses prédécesseurs bougent. Ne fixez une date que là où elle est vraiment imposée, comme une date de mise à disposition du terrain.
Ouvrir le modèle de construction
Ouvrez le planning de chantier comme votre propre graphique, remplacez les tâches et les durées par celles de votre projet, puis partagez-le ou exportez-le.
Guides associés
Questions fréquentes
Puis-je l'utiliser comme planning d'exécution du chantier ?
C'est une aide à la planification. Il planifie en jours ouvrés entiers, du lundi au vendredi, sans météo, jours fériés, ressources ni coûts ; le planning détaillé de l'entreprise reste nécessaire pour conduire le chantier.
Comment montrer deux corps de métier qui se chevauchent ?
Utilisez une dépendance début à début avec décalage, par exemple 14SS+10, qui signifie que la tâche démarre 10 jours ouvrés après le début de la tâche 14. Un lien fin à fin avec avance, comme 8FF-1, fait finir une tâche un jour ouvré avant la fin de la tâche 8.
Comment gérer une date imposée de mise à disposition ou d'achèvement ?
Fixez un Début sur la tâche dont la date est imposée. Si les dépendances la repoussaient, le conflit est signalé. QueryChart planifie vers l'avant depuis le début et n'a pas de réglage « le plus tard possible ».
Puis-je suivre les coûts ou l'avancement par rapport à une référence ?
Vous pouvez saisir l'avancement en pourcentage sur chaque tâche. Il n'y a ni suivi des coûts ni référence de base, ni comparaison entre prévu et réalisé.
Puis-je importer un planning d'un autre outil ?
Copiez les lignes et collez-les dans le tableur ; si la première ligne nomme les colonnes, elles sont reconnues par leur nom. Les fichiers de projet natifs ne sont pas pris en charge et il n'y a pas encore de téléversement de fichier pour les Gantt.
