Gantt-diagram-eksempler: projekt, software, byggeri, marketing og mere
Gantt-diagram-eksempler, du kan redigere: projekt, software, produktlancering, marketing, byggeri, event, forskning, speciale, implementering, onboarding og mere, alle med opgaver, milepæle og afhængigheder.
Disse Gantt-diagram-eksempler er komplette, redigerbare planer og ikke skærmbilleder: hver har rigtige opgaver, længder, afhængigheder og milepæle, og hver åbner som dit eget diagram med ét klik.
Kort fortalt
- Hvert eksempel har opgaver, længder i arbejdsdage, afhængigheder og milepæle og åbner som et redigerbart diagram.
- Ingen har en fast dato: hver starter den dag, du opretter den.
- Se på formen: hvad der løber parallelt, hvad der overlapper, og hvilken opgave der er en milepæl.
- Erstat navne og længder med dine egne; behold de afhængigheder, der er sande for dit projekt.
- Til en proces frem for en tidsplan er en flowchart- eller swimlane-skabelon det bedre eksempel.
Femten Gantt-diagram-eksempler, og hvad hver enkelt lærer dig
Et Gantt-diagram-eksempel er kun nyttigt, hvis det viser en form, du kan genbruge. Hver plan nedenfor er bygget til at vise én: hvor ventetiderne er, hvad der løber parallelt, og hvilke opgaver der afgør slutdatoen. De er generiske med vilje, så udskift opgavenavnene med dine egne og behold strukturen. Ingen af dem har en fast dato: hver starter den dag, du opretter den, og alle datoer derefter regnes ud.
Projekt- og leveranceplaner: projekt-Gantt-diagrammet på /da/templates/projekt-gantt-diagram-skabelon er den generelle form, fra opstart til afslutning. Softwareprojektplanen på /da/templates/software-projekt-gantt-diagram viser parallel udvikling og tidlig forberedelse af test, hjemmesideprojektet på /da/templates/hjemmesideprojekt-gantt-diagram starter indholdet tidligt, og implementeringsplanen på /da/templates/gantt-diagram-til-implementeringsplan samler konfiguration, datamigrering og oplæring ved go-live. Produktroadmappet på /da/templates/gantt-diagram-til-produktroadmap er et års initiativer fordelt på temaer.
Marketing, events og lanceringer: produktlanceringsplanen på /da/templates/produktlancering-gantt-diagram koordinerer parathed hos produkt, marketing og salg, marketingkampagnen på /da/templates/marketingkampagne-gantt-diagram løber fra brief til rapport, indholdskalenderen på /da/templates/gantt-diagram-til-indholdskalender planlægger en månedlig produktionscyklus, og eventplanen på /da/templates/eventplanlaegning-gantt-diagram er bygget op om en fast dag.
Byggeri, forskning, personale og indkøb: byggetidsplanen på /da/templates/byggeprojekt-gantt-diagram placerer fagene i rækkefølge, forskningsprojektet på /da/templates/forskningsprojekt-gantt-diagram og specialeplanen på /da/templates/gantt-diagram-til-speciale planlægger det akademiske arbejdes ventetider, onboardingplanen på /da/templates/gantt-diagram-til-onboarding-af-nyansatte dækker en nyansats første 90 dage, træningsplanen på /da/templates/gantt-diagram-til-traeningsplan leverer i bølger, og indkøbsprojektet på /da/templates/gantt-diagram-til-indkoebsprojekt planlægger et udbud. Eksemplet nedenfor gennemgår byggetidsplanen.

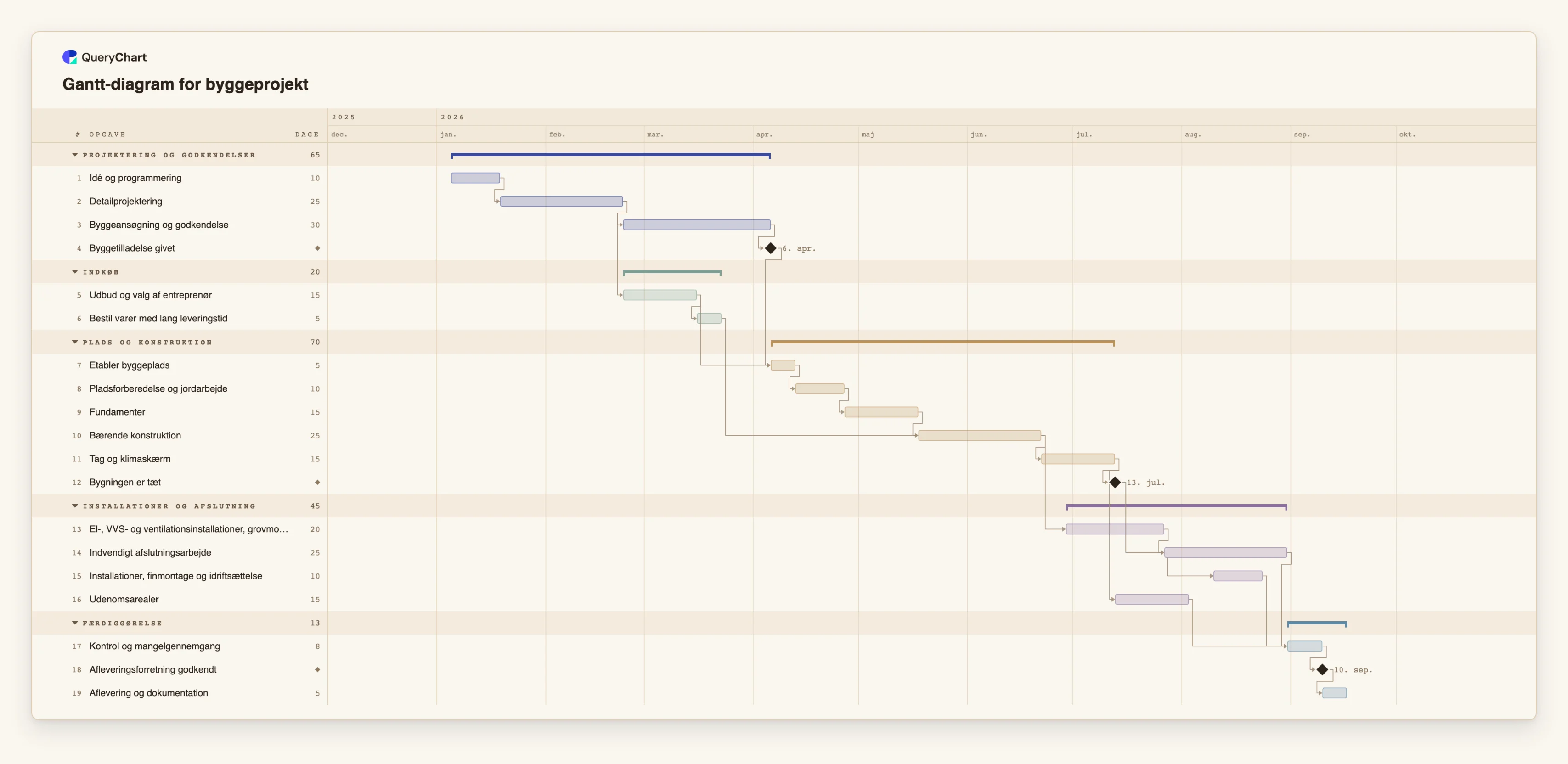

En byggetidsplan, bygget i fire trin
Nitten opgaver fordelt på fem faser. Åbn regnearkspanelet for at se længderne og afhængighederne bag bjælkerne.
Projektering, så tilladelsen
"Idé og programmering" fører til "Detailprojektering" og så "Byggeansøgning og godkendelse", den længste ventetid på 30 arbejdsdage. "Byggetilladelse givet" er en milepæl: intet på byggepladsen starter uden den.
Indkøb løber ved siden af tilladelsen
"Udbud og valg af entreprenør" venter kun på projekteringen, så det løber, mens tilladelsen afgøres, og "Bestil varer med lang leveringstid" følger efter, så materialerne bestilles tidligt.
Byggeplads og konstruktion i rækkefølge
"Etabler byggeplads" venter på både "Byggetilladelse givet" og udbuddet. Jordarbejde, "Fundamenter" og "Bærende konstruktion" følger i rækkefølge, derefter "Tag og klimaskærm" og milepælen "Bygningen er tæt".
Installationer og afslutning overlapper; så aflevering
"El-, VVS- og ventilationsinstallationer, grovmontage" starter fem arbejdsdage efter konstruktionen, og "Installationer, finmontage og idriftsættelse" starter ti dage inde i "Indvendigt afslutningsarbejde". "Kontrol og mangelgennemgang" venter på dem alle, så "Afleveringsforretning godkendt" og "Aflevering og dokumentation".
Sådan fungerer det
Vælg det eksempel, der ligger tættest på dit projekt
Vælg efter form frem for efter branche. En produktlancering og et event bygger begge op mod en dato, der ikke kan flyttes; en byggetidsplan og en implementeringsplan samler begge flere spor til sidst.
Åbn det som dit eget diagram
Brug eksemplets side til at åbne det som et diagram, du ejer. Du kan prøve det uden en konto; en konto gemmer dine ændringer.
Erstat opgavenavnene
Omdøb opgaverne og grupperne i regnearket. Behold rækkefølgen og afhængighederne, indtil du har tænkt over hver enkelt.
Ændr længderne
Skriv dine egne vurderinger i arbejdsdage og se datoerne flytte sig. Eksemplets længder er pladsholdere.
Lås kun en dato, hvor den er reel
Hvis noget er fastlagt af en kontrakt eller et event, så lås den opgave til sin dato; diagrammet markerer den, hvis arbejdet før den ikke kan nå at blive færdigt.
Slå den kritiske vej til
Brug menuen Vis til at se, hvilke opgaver der bestemmer slutdatoen. Det er dér, en forkortelse hjælper.
Faldgruber du skal undgå
At kopiere varighederne
Længderne i et eksempel er pladsholdere, ikke målestokke. Reelle varigheder afhænger af dit team, din byggeplads eller dine godkendelser.
At vælge efter navn i stedet for form
En plan fra en anden branche kan passe bedre til dit projekt end den med din branches navn på, hvis dens afhængigheder svarer til dine.
At bruge et eksempel som en forpligtelse
Et eksempel viser, hvordan en tidsplan bygges. Det fortæller dig ikke, hvor lang tid dit projekt tager.
Åbn dette Gantt-diagram-eksempel
Åbn byggetidsplanen som dit eget diagram, eller vælg et andet eksempel fra listen ovenfor.
Relaterede guides
Ofte stillede spørgsmål
Er disse Gantt-diagram-eksempler gratis at bruge?
Ja. Du kan åbne ethvert eksempel og redigere det uden en konto. En konto gemmer dit diagram, så du kan dele og eksportere det.
Kan jeg downloade et Gantt-diagram-eksempel som Excel?
Du kan eksportere et diagram som en CSV med hver opgaves start, slut, varighed, afhængigheder og fremdrift, som kan åbnes i Excel. Selve diagrammet bliver i QueryChart, hvor datoerne regnes ud.
Har eksemplerne datoer?
Nej. Hver plan starter den dag, du opretter den, og alle datoer regnes ud ud fra længder og afhængigheder.
Hvilket eksempel er bedst til et lille projekt?
Projekt-Gantt-diagrammet. Det har seksten opgaver i fire faser, og du kan slette dem, du ikke har brug for.
