Chevauchement de tâches dans un diagramme de Gantt : liens et décalage
Faites chevaucher des tâches dans un diagramme de Gantt avec des liens début à début et fin à fin, un décalage ou une avance. Voyez quand le chevauchement est réel, quand il raccourcit le plan et quand il ne change rien.
Deux tâches se chevauchent quand la seconde peut commencer avant que la première soit terminée. Ce guide montre comment le dessiner honnêtement avec des liens début à début et fin à fin, comment fonctionnent décalage et avance, et comment vérifier qu'un chevauchement raccourcit vraiment le plan.
En bref
- Un chevauchement n'est réel que si la seconde tâche a besoin de quelque chose qui existe en cours de route dans la première.
- SS retient la seconde tâche jusqu'au démarrage de la première. FF l'empêche de finir avant la première. Un décalage négatif est une avance.
- Une tâche commence à la date la plus tardive que ses liens permettent : un chevauchement n'aide que si son lien est celui qui décide.
- Un seul lien est utilisé entre deux tâches données. Un second lien entre elles est signalé comme listé deux fois.
- Le chevauchement fait gagner du temps en prenant un risque. Écrivez l'hypothèse dans les notes de la tâche.
Un chevauchement est une affirmation sur le travail
La plupart des tâches d'un plan sont liées fin à début : la seconde commence quand la première s'achève. Le chevauchement est l'exception, et il doit le rester. Il n'est réel que si la seconde tâche a besoin de quelque chose qui existe en cours de route dans la première. La formation peut commencer une fois les tests lancés et les premiers écrans jugés stables. Une inspection peut débuter le lendemain du début d'une fabrication si les premières unités sont disponibles. Si la seconde tâche a besoin du résultat terminé, il n'y a pas de chevauchement, et en dessiner un ne fait que déplacer le problème vers la date où cela tourne mal.
QueryChart propose quatre types de liens et un décalage sur chacun. Début à début (SS) retient la seconde tâche jusqu'à ce que la première ait démarré. Fin à fin (FF) empêche la seconde de finir avant la première. Un décalage est un nombre de jours ouvrés ajouté au lien, et un nombre négatif est une avance, qui permet à la seconde tâche de commencer plus tôt que le lien ne le ferait. Dans la cellule Dépend de, cela s'écrit par exemple `5SS+2`, `8FF-1` ou `4-1`. Les jours ouvrés vont du lundi au vendredi : un décalage de 5 fait donc une semaine.
Un chevauchement ne raccourcit le plan que si le lien était celui qui fixait le début de la seconde tâche, et seulement si cette tâche se trouve sur le chemin qui décide de la fin. L'exemple ci-dessous montre les deux cas : un chevauchement qui avance la revue de préparation de cinq jours ouvrés, et deux qui ne déplacent rien parce qu'un autre lien était déjà le plus tardif. Vérifiez le vôtre en activant le chemin critique dans le menu Affichage et en comparant la date de fin avec la date dont vous avez besoin. Pour les autres types de liens, voir /fr/guides/dependances-diagramme-de-gantt ; pour le chemin lui-même, /fr/guides/chemin-critique-diagramme-de-gantt.

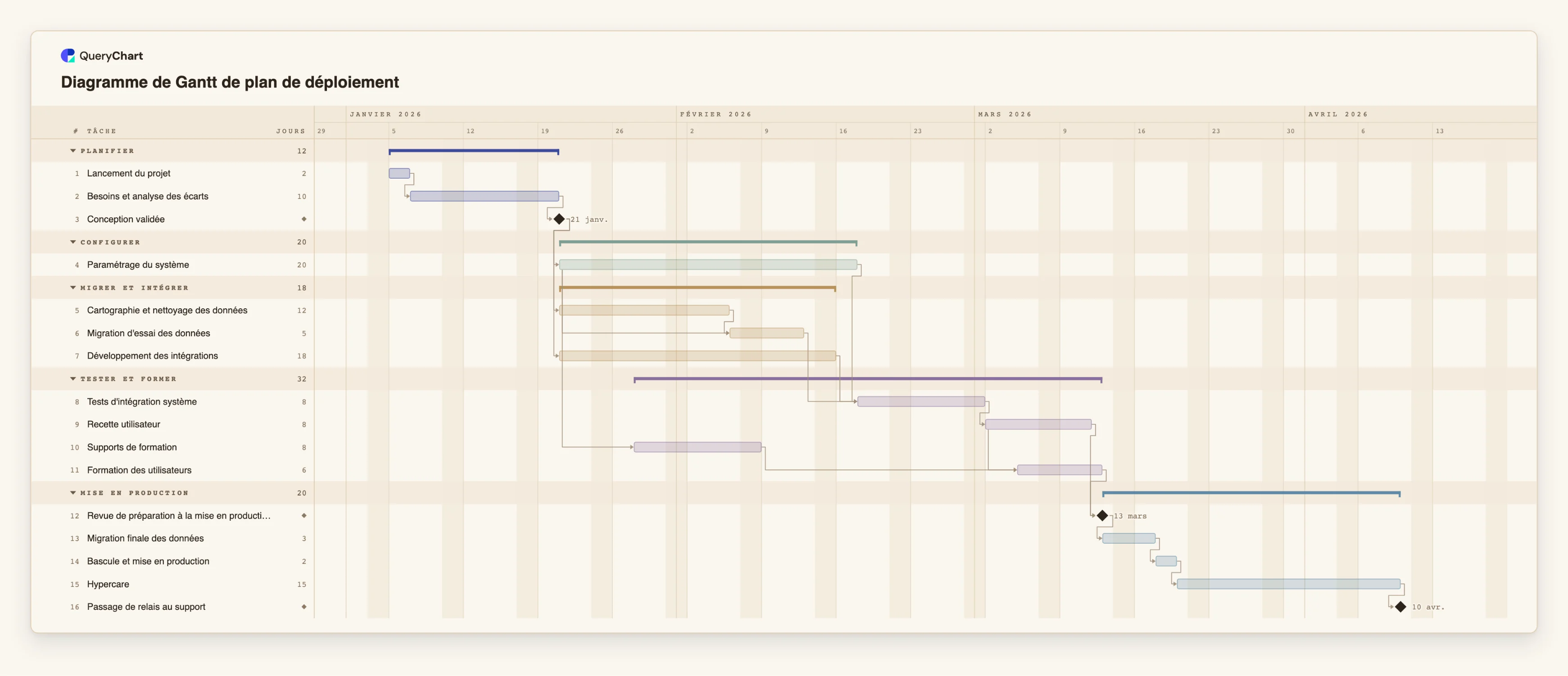

Des chevauchements dans un plan de déploiement
Seize tâches en cinq groupes. Les durées sont indicatives ; fixez les vôtres. Ouvrez le panneau tableur pour voir la colonne Dépend de derrière chaque étape.
Parallèle ne veut pas dire chevauchement
« Lancement du projet » (2 jours ouvrés) mène à « Besoins et analyse des écarts » (10), puis au jalon « Conception validée ». Ce jalon ouvre plusieurs flux le même jour. Des tâches qui démarrent ensemble n'ont aucun lien entre elles : c'est du travail en parallèle, pas un chevauchement.
Un chevauchement qui ne change rien
« Migration d'essai des données » a un lien début à début depuis « Paramétrage du système » avec un décalage de 10 jours. Mais elle attend aussi « Cartographie et nettoyage des données » (12 jours), qui finit plus tard : c'est donc ce lien qui décide. Le lien SS figure dans le diagramme mais ne déplace aucune date.
La formation commence pendant les tests
« Formation des utilisateurs » (6 jours) est liée début à début à « Recette utilisateur » (8) avec un décalage de 3 : elle démarre donc 3 jours ouvrés après le début des tests. « Supports de formation » (8) démarre 5 jours après le début de « Paramétrage du système ». Les supports sont prêts bien avant le début de la formation : ce lien est en avance mais n'est pas serré.
Ce que le chevauchement fait gagner
« Revue de préparation à la mise en production » attend les tests et la formation. Avec le décalage de 3 jours, elle tombe un jour ouvré après la fin des tests. Si la formation suivait les tests en fin à début, elle tomberait 5 jours ouvrés plus tard. Le reste s'enchaîne : « Migration finale des données » (3), « Bascule et mise en production » (2), « Hypercare » (15) et « Passage de relais au support ».
Comment cela fonctionne
Commencer par du fin à début partout
Reliez les tâches dans l'ordre et lisez d'abord la date de fin. C'est le plan sans chevauchement. Notez-la : c'est le chiffre auquel vous comparerez chaque chevauchement ajouté.
Se demander ce dont la seconde tâche a besoin
Pour chaque paire de la chaîne la plus longue, demandez-vous si la seconde tâche a besoin du résultat terminé de la première, ou seulement de quelque chose qui existe en cours de route. Seul le second cas est un chevauchement. Écrivez l'hypothèse dans les notes de la tâche.
Choisir début à début ou fin à fin
Utilisez SS quand la seconde tâche peut commencer dès que la première est lancée, comme 11SS+3. Utilisez FF quand elle peut avancer en parallèle mais ne peut pas finir avant la première, comme 7FF+1. Chaque paire n'a qu'un lien : choisissez celui qui compte le plus.
Fixer le décalage en jours ouvrés
Utilisez un décalage positif pour un délai après le point de départ, par exemple trois jours après le début des tests. Utilisez un décalage négatif sur un lien fin à début, comme 4-1, pour une avance d'un jour ouvré. Les décalages se comptent du lundi au vendredi.
Vérifier que le lien décide
Sélectionnez la seconde tâche et lisez son début. Si un autre lien est plus tardif que celui que vous avez ajouté, les dates ne bougeront pas. Activez Affichage, Chemin critique pour voir si le chevauchement est sur la chaîne qui fixe la fin.
Comparer la fin avec la date voulue
Comparez la nouvelle date de fin avec la date dont vous avez besoin. Si le chevauchement ne comble pas l'écart, les options sont des tâches plus courtes, plus de monde ou moins de périmètre, pas plus de chevauchements. Ne modifiez le Début d'une tâche que si une date est vraiment fixe.
Erreurs à éviter
Chevaucher pour tenir une date
Si un écart avec une échéance n'est comblé qu'en chevauchant des tâches qui ont besoin du résultat l'une de l'autre, le diagramme aura l'air correct et pas le travail. Ne chevauchez que ce qui peut vraiment se faire en même temps.
Début à début sans garde-fou de fin
Avec SS seul, la seconde tâche peut finir avant la première si elle est plus courte. Si cela ne peut pas arriver dans la réalité, vérifiez les durées, ou scindez la première tâche pour que la seconde se lie à la partie dont elle a besoin.
Des liens qui ne décident jamais
Un lien début à début est ignoré pour les dates quand un autre lien autorise un début plus tardif. Il est inoffensif, mais il donne au diagramme l'air d'être plus chevauché qu'il ne l'est. Supprimez-le, ou gardez-le comme documentation.
Empiler les avances
Une avance sur chaque lien rend le plan court et fragile. Un retard près du début doit être absorbé par toutes les tâches suivantes. Utilisez des avances là où le travail le permet vraiment, et gardez une tâche ou un décalage en guise de marge là où il ne le permet pas.
Ouvrir le diagramme de Gantt de plan de déploiement
Ouvrez le modèle de plan de déploiement, changez le décalage du lien de formation et regardez la revue de préparation se déplacer.
Guides associés
Questions fréquentes
Quelle différence entre tâches qui se chevauchent et tâches parallèles ?
Des tâches parallèles n'ont aucun lien entre elles et peuvent démarrer à tout moment. Des tâches qui se chevauchent sont liées : la seconde commence ou finit par rapport à la première avant qu'elle soit terminée.
Quelle différence entre décalage et avance ?
Un décalage est un nombre positif de jours ouvrés ajouté à un lien : la seconde tâche attend plus longtemps. Une avance est un nombre négatif : elle commence plus tôt que le lien simple ne le permettrait. Les deux s'écrivent après le type, comme dans 5SS+2 ou 4-1.
Puis-je compter le décalage en jours calendaires ?
Non. Le décalage se compte en jours ouvrés, du lundi au vendredi. Un décalage de 5 fait une semaine de jours ouvrés.
Deux tâches peuvent-elles avoir à la fois un lien SS et un lien FF ?
Non. Un seul lien est utilisé entre deux tâches, et le second est signalé comme listé deux fois. Si vous avez besoin des deux contraintes, scindez la première tâche en deux, par exemple une tâche de démarrage et une d'achèvement, et reliez chacune séparément.
Comment voir l'effet d'un chevauchement ?
Comparez la date de fin avant et après l'ajout, et activez le chemin critique dans le menu Affichage. Si le chevauchement n'est pas sur le chemin qui décide de la fin, la fin ne bouge pas. Pour un exemple complet, voir /fr/templates/diagramme-de-gantt-montee-en-cadence-production, qui utilise un lien fin à fin entre une première fabrication et son contrôle.
