كيفية عمل مخطط انسيابي

باختصار

• أربعة أشكال تغطي كل شيء تقريباً: نقطة الإنهاء، والإجراء، والقرار، والمستند.
• بداية واحدة. إن كان لمخططك بدايتان فهو مخططان.
• المعيّن يحمل سؤالاً، وكل سهم يخرج منه يحمل وسماً.
• كل مسار ينتهي عند نقطة صريحة، بما في ذلك المسارات التي تنتهي نهاية سيئة.
• اكتب الخطوات أولاً ودع التخطيط يُولَّد؛ المربعات المرتّبة يدوياً لا تصمد أمام أول تعديل.

الأشكال الأربعة التي تؤدي معظم العمل

للمخططات الانسيابية سمعة بأنها عمل مرهق، وهذه السمعة تعود إلى الأدوات لا إلى الفكرة نفسها. الفكرة تستغرق دقيقة واحدة: الشكل المستدير نقطة إنهاء تحدّد أين تبدأ العملية وأين ينتهي كل مسار، والمستطيل شيء ينفّذه شخص ما، والمعيّن سؤال يقسّم المسار، والسهم يعني «التالي». وكل ما عدا ذلك في مكتبة الأشكال زخرفة يمكنك تجاهلها حتى تحتاجها فعلاً.

أما ما يحتاج إلى مِران حقاً فهو الانضباط الكامن تحت ذلك. بداية واحدة لا ثلاث. وإجراء واحد في كل مستطيل، حتى يمكن تسليم الخطوة لشخص آخر دون ملاحظة توضيحية. وسؤال داخل كل معيّن، مع وسم على كل مخرج منه. ونهاية لكل مسار، بما فيها المسارات التي كانت الإجابة فيها «لا»؛ لأن مسارات «لا» هي السبب الذي يجعل أحداً يفتح مخططاً انسيابياً من الأساس.

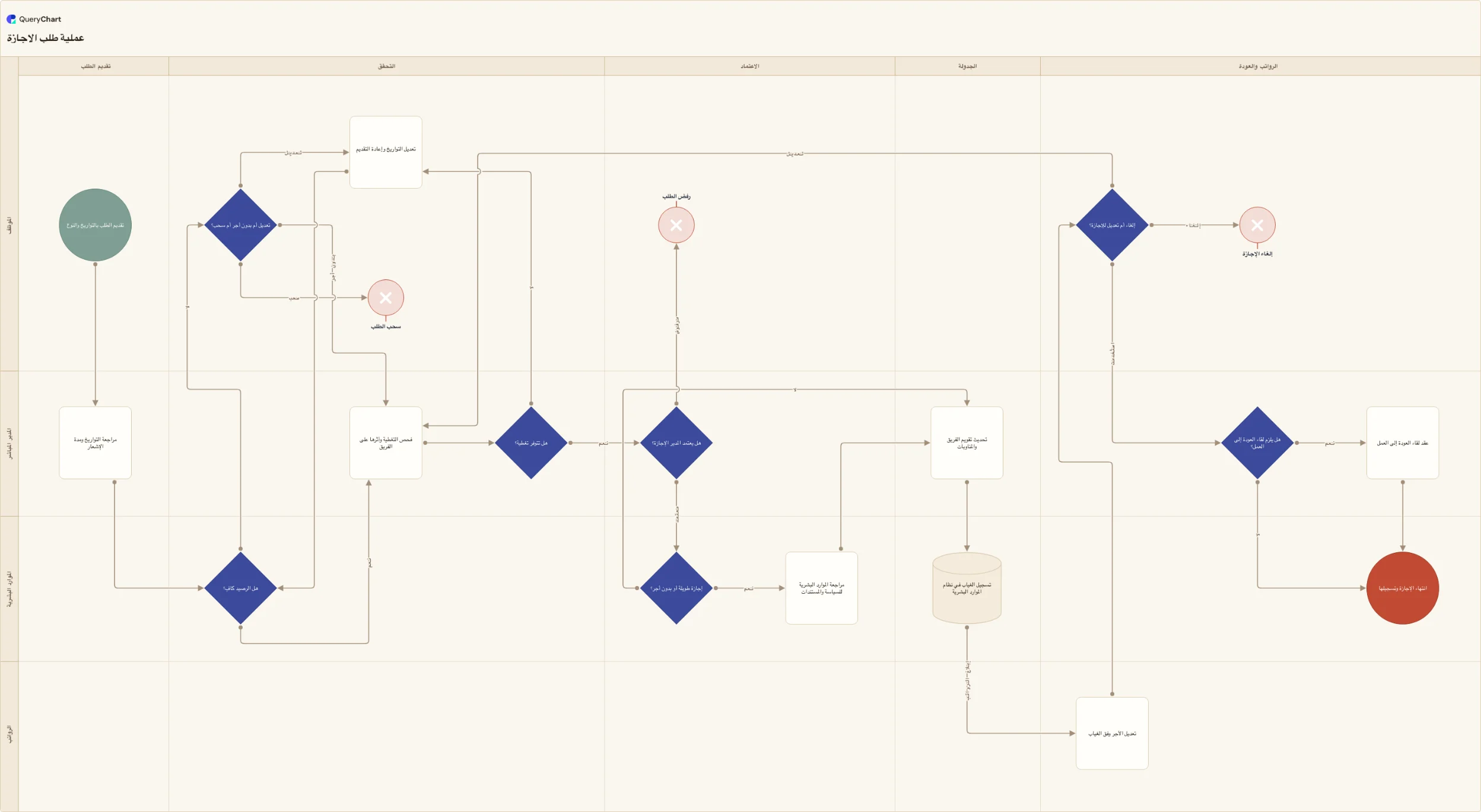

المثال أدناه طلب إجازة: عملية مرّ بها الجميع تقريباً، صغيرة بما يكفي لتستوعبها ذهنياً، وأكثر فوضى مما تبدو. تنقّل بين المراحل الأربع وراقب أين تكمن الفوضى: رصيد إجازة لا يكفي، وتغطية لا يمكن تأمينها، وطلب يُلغى بعد أن أُبلغت الرواتب.

ابنِ مخططاً انسيابياً في أربع مراحل

طلب إجازة، من النموذج إلى غياب مسجّل. تنقّل بين المراحل وراقب كيف يستحق كل شكل موضعه.

1. بداية وخطوة واحدة

   نقطة البداية تسمّي الحدث الذي يبدأ العملية (تقديم الطلب) والمستطيل هو أول ما يفعله إنسان به. شكلان وسهم واحد يكوّنان بالفعل مخططاً انسيابياً صحيحاً؛ وكل ما يأتي بعد ذلك تكرار للحركة نفسها.

2. السؤال الأول

   «هل الرصيد كافٍ؟» معيّن، ومسار «لا» يقود إلى سؤال ثانٍ لا إلى طريق مسدود: عدّل التواريخ، أو خذها بدون أجر، أو اسحب الطلب. ثلاثة مخارج موسومة، أحدها يُنهي العملية عند تلك النقطة.

3. الحلقات أمر طبيعي

   إذا تعذّر تأمين التغطية، يعود المسار إلى «تعديل التواريخ وإعادة التقديم» بدل أن يتوقف. السهم الراجع إلى الخلف ليس خطأً في المخطط الانسيابي، بل هو الطريقة التي تُرسم بها الحقيقة، وهي أن الناس يحاولون مرة أخرى.

4. أنهِ كل مسار

   الجدولة، والتسليم إلى الرواتب، ومسار إلغاء يلتحق بالعملية في منتصفها، ولقاء عودة إلى العمل اختياري. خمسة مسارات تصل إلى نهاية، وما من واحد منها يتوقف معلّقاً في الهواء.

كيف تعمل

1. اكتب الخطوات بالترتيب

   جمل عادية، إجراء واحد في كل جملة، بالترتيب الذي تحدث به. افعل ذلك قبل أن تفتح أي أداة رسم. معظم الصعوبة التي يعزوها الناس إلى المخططات الانسيابية هي في الحقيقة صعوبة الاتفاق على ما هي الخطوات، والقائمة تجعل هذا القرار مرئياً.

2. أدخلها في صفوف

   في QueryChart كل صف مربع: اكتب الجملة في عمود Box text فيظهر المخطط أثناء الكتابة. لا يوجد لوح ترتّبه ولا شيء تسحبه، وهذا مهم، لأن المخطط الذي تعدّله في عشر ثوانٍ هو المخطط الذي يبقى صحيحاً.

3. اربطها بأرقام الصفوف

   يأخذ عمود Line to رقم الصف الذي تقود إليه الخطوة. الصف 1 يشير إلى 2، والصف 2 يشير إلى 3، وهكذا. يبدو الأمر آلياً، وهذا هو المقصود تماماً: الروابط بيانات، ولذلك تصمد أمام إعادة الترتيب وإعادة التسمية وإعادة الصياغة.

4. علّم الأسئلة

   غيّر عمود Shape إلى Decision في كل صف يطرح سؤالاً، وأعد صياغة الوسم ليصبح سؤالاً. ثم ضع الإجابات في عمود Line text بالترتيب نفسه لأرقام Line to، حتى يقول كل سهم أي حالة يحمل.

5. امنح كل مسار نهاية

   تتبّع كل تفرّع حتى خاتمته. اضبط Shape على End حيث تنتهي العملية نهاية طبيعية، وعلى Reject حيث تتوقف لأن شيئاً رُفض. فحص سريع: كل صف إما يشير إلى موضع ما أو يكون نقطة إنهاء.

6. اقرأه من جديد وشاركه

   تتبّع كل مسار من البداية واقرأه بصوت مسموع. إن كانت جملة لا معنى لها، فالخطأ في المخطط لا في القارئ. ثم شارك الرابط بدل تصدير صورة، حتى تكون النسخة التي بين أيدي الناس هي النسخة التي تواصل تصحيحها.

أخطاء ينبغي تجنّبها

• البدء بالرسم

  تُرتَّب المربعات قبل أن يتفق أحد على ما هي الخطوات، فيصير الترتيب نفسه هو الشيء الذي يتردد الناس في تغييره. اكتب القائمة أولاً، ودع التخطيط يُنتَج منها.

• أسهم بلا وسوم

  خطّان يخرجان من معيّن ولا يقول أيٌّ منهما إلى أي إجابة ينتمي. يبدو المخطط مكتملاً ولا يمكن تتبّعه.

• رسم اليوم الجيد وحده

  المخطط الانسيابي الذي لا يُرفض فيه شيء ولا ينقص ولا يتأخر هو رسم لأمنية. حالات الرفض هي المحتوى.

• أشكال أكثر من اللازم

  تعرض مكتبات الأشكال العشرات منها. استخدام ستة مستطيلات مختلفة للدلالة على ستة أنواع من العمل يعني فقط أن القارئ صار يحتاج مفتاحاً ليقرأ مفتاحك.

اصنع مخططك الانسيابي

افتح مثال طلب الإجازة كمخطط خاص بك وعدّل فيه، أو امسح الصفوف وابدأ من خطواتك أنت.

اصنع مخططك الانسيابي

أدلة ذات صلة

• كيفية إنشاء مخطط انسيابي للعمليات
• كيفية رسم خريطة عملية أعمال من طرفها إلى طرفها
• كيفية إنشاء خريطة العمليات

الأسئلة الشائعة

ماذا تعني أشكال المخطط الانسيابي؟

الشكل البيضاوي أو المستطيل المستدير الزوايا نقطة إنهاء: حيث تبدأ العملية، وحيث ينتهي كل مسار. والمستطيل خطوة إجرائية: شيء ينفّذه شخص ما. والمعيّن قرار: سؤال له مخرج موسوم لكل إجابة. وشكل المستند يشير إلى خطوة تنتج سجلاً. هذه الأربعة تغطي كل عملية أعمال تقريباً. أما بقية مكتبة الأشكال (الأسطوانات لقواعد البيانات، ومتوازيات الأضلاع للمدخلات) فلا تستحق الاستدعاء إلا حين يسيء القارئ الفهم بدونها.

كيف أبدأ عمل مخطط انسيابي؟

بجملتين، لا بشكل. اكتب الحدث الذي يبدأ العملية والحالة التي تعني أنها انتهت. ثم اسرد ما يحدث بينهما، إجراء واحد في كل سطر، بالترتيب. تلك القائمة هي المخطط الانسيابي؛ ووضعها على لوح الرسم هو الجزء الآلي، وفي QueryChart يتلخص حرفياً في كتابة القائمة داخل صفوف وترقيم الصف الذي يقود إليه كل سطر.

ما الفرق بين المخطط الانسيابي وخريطة العملية؟

المخطط الانسيابي يُظهر التسلسل والمنطق. أما خريطة العملية فتضيف من يملك كل خطوة، عادةً بتقسيم المسار إلى مسارات، وغالباً أي الأنظمة والسجلات معنية. ابدأ بالمخطط الانسيابي، وأضف المسارات في اللحظة التي تعبر فيها العملية حدود فريق آخر، فهناك تسكن الإخفاقات المهمة.

هل يمكنني عمل مخطط انسيابي مجاناً؟

نعم. الباقة المجانية في QueryChart تغطي إنشاء المخططات وتعديلها ومشاركتها، بما في ذلك القرارات ونقاط الإنهاء والمسارات؛ وإن أردت تجاوز التسجيل تماماً، فإن ProcessMapping.app يحوّل قائمة خطوات ملصوقة إلى مخطط داخل المتصفح دون أي حساب. وكلاهما يولّد التخطيط بدلاً من أن يجعلك تضع المربعات بنفسك، وهذا تحديداً ما يقرر هل سيبقى المخطط محدَّثاً أم لا.
