Cómo crear un diagrama de flujo con IA
Cómo crear un diagrama de flujo con IA: describe el proceso en lenguaje natural, deja que el modelo genere los pasos y las ramas, y corrige después lo que se ha inventado. Con un ejemplo de selección de personal.
Crear un diagrama de flujo con IA funciona mejor como paso de borrador: describe el proceso en lenguaje natural, deja que el modelo produzca los pasos, las decisiones y los carriles, y corrige después lo que ha dado por supuesto.
En resumen
- La IA es una herramienta de borrador: convierte una descripción en pasos, ramas y carriles.
- Describe tu proceso con concreción (roles, umbrales, excepciones) o tendrás uno genérico.
- Todo lo que el modelo ha añadido y tú no dijiste es una suposición que hay que comprobar.
- Revisa primero las ramas: los caminos felices inventados se ven, las excepciones inventadas no.
- El diagrama es tuyo tras la primera corrección: sigue trabajando en el editor, no en el prompt.
En qué es realmente buena la IA aquí y en qué no
La parte tediosa de hacer un diagrama de flujo nunca ha sido pensar. Es la transcripción: convertir una descripción en pasos discretos, decidir qué frases son en realidad decisiones, numerar las conexiones y asignar responsables. Ese es exactamente el tipo de reescritura estructurada que un modelo de lenguaje hace bien, y por eso un primer borrador generado con IA puede ahorrarte una hora en un proceso que ya sabrías explicar en voz alta.
Lo que no puede hacer es conocer tu organización. Si le pides a un modelo un proceso de selección, te devolverá uno genérico y competente: con la aprobación que en tu empresa no existe y sin la que sí existe. Además resuelve la ambigüedad en silencio, inventando algo verosímil, y sobre el lienzo un paso inventado se ve exactamente igual que uno real. Ese es el riesgo concreto que conviene gestionar.
El flujo de trabajo es, por tanto: describe, genera y corrige contra la realidad. El ejemplo de abajo es un proceso de selección del tipo que produce un borrador de IA. Recórrelo fase a fase y lee cada fase como una pregunta de revisión: ¿esa aprobación existe aquí?, ¿existe ese bucle?, ¿es ese el departamento que de verdad ejecuta el paso?

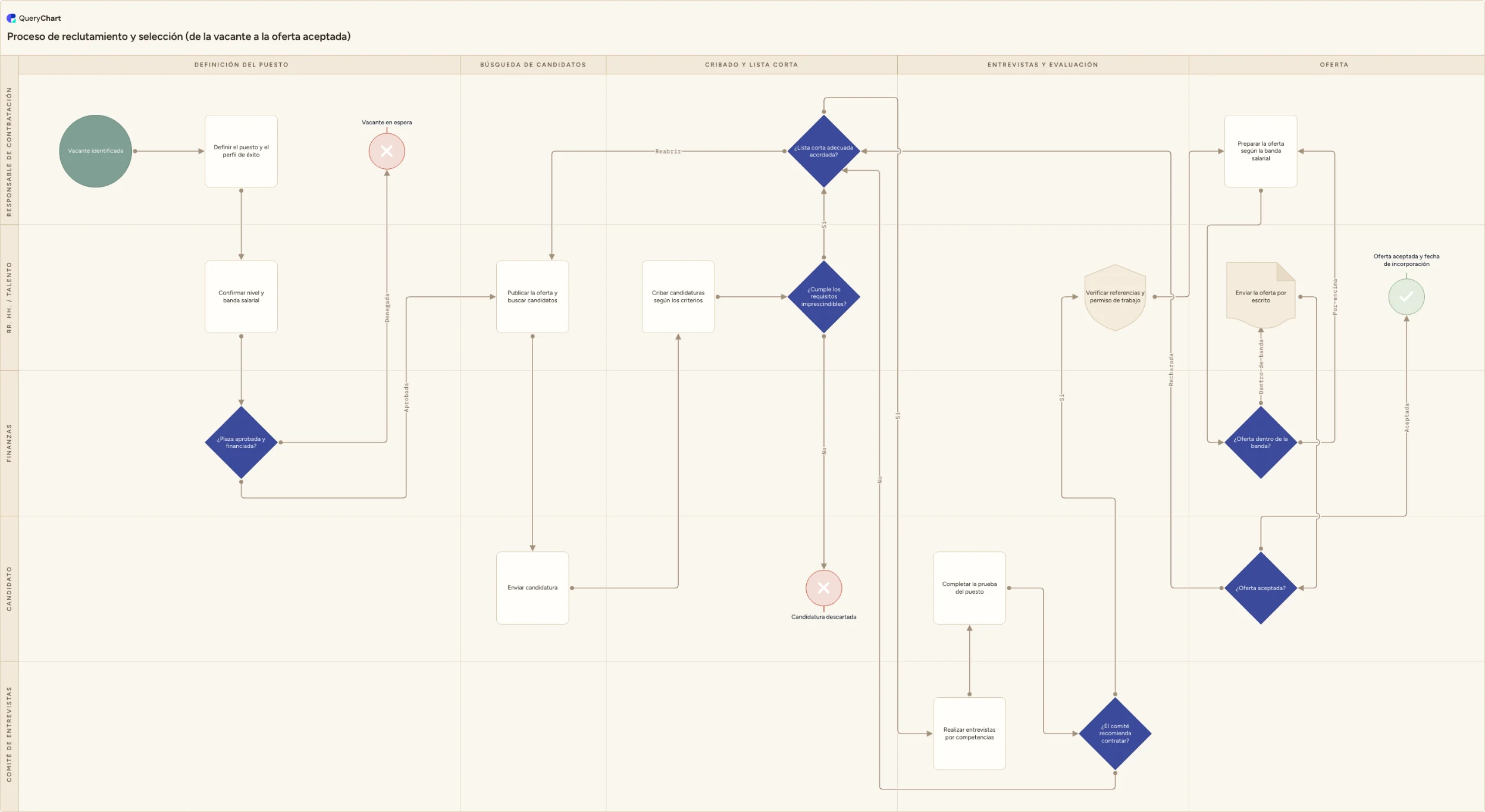

Un primer borrador con forma de IA, revisado
Un proceso de selección del tipo que produce una primera generación. Lee cada fase como una pregunta sobre tu propia organización.
Lo que la IA acierta
Definir el puesto y el perfil de éxito, confirmar el nivel y la banda salarial y aprobar la plaza, con una salida hacia una vacante en espera. Es sólido en su estructura y se reconoce al instante: aquí es donde un borrador generado te ahorra tiempo real de transcripción.
La aprobación que tienes que comprobar
Cribado contra los requisitos imprescindibles y después una decisión sobre la lista corta que puede reabrir la búsqueda. Pregúntate si tu lista corta tiene de verdad una aprobación y quién la firma: un modelo inserta encantado un control que existe en la mayoría de las empresas pero no en la tuya.
Los pasos que necesitan tus detalles
Entrevistas por competencias, una prueba del puesto y después la verificación de referencias y permiso de trabajo. Los pasos generados siempre son verosímiles y rara vez precisos: tu prueba tiene nombre, tus verificaciones tienen base legal, y las dos cosas deben aparecer en el diagrama.
Donde un borrador suele quedarse corto
La decisión sobre la banda salarial vuelve atrás para preparar una oferta revisada, y una oferta rechazada regresa a la lista corta. Las rutas de excepción son el punto más débil de un diagrama generado, porque la descripción que recibió el modelo casi nunca las mencionaba.
Cómo funciona
Describe el proceso, no el diagrama
Escribe unas pocas frases en lenguaje natural: qué lo dispara, quién interviene, qué hay que aprobar y quién lo aprueba, y qué ocurre cuando algo se rechaza. Nombrar los roles y los umbrales es lo que separa un borrador aprovechable de uno genérico: el modelo solo puede ser tan concreto como tu descripción.
Genera el primer borrador dentro del diagrama
Abre un diagrama nuevo en QueryChart y describe el proceso al asistente de IA. Escribe los pasos como filas, asigna las formas de decisión, los conecta por número de fila y reparte los carriles, así que lo que recibes es un diagrama editable y no una imagen que tendrías que rehacer desde cero.
Léelo como revisor, no como lector
Recórrelo paso a paso preguntándote en cada uno: ¿esto lo he dicho yo? Todo lo demás es una suposición. Las suposiciones suelen ser útiles (sacan a la luz pasos que habías olvidado), pero cada una necesita una decisión tuya y no un simple asentimiento.
Corrige las ramas antes que la redacción
Comprueba cada decisión: ¿los criterios son los tuyos?, ¿existen aquí las dos salidas?, ¿falta alguna? Los diagramas generados son fuertes en el camino feliz y débiles en las excepciones, justo al revés de donde está el valor.
Ajusta los carriles
Reasigna cada paso al departamento que de verdad lo ejecuta en tu organización. Un modelo adivina los carriles por convención (RR. HH. criba, Finanzas aprueba) y las convenciones varían de una empresa a otra más que cualquier otra cosa de un proceso.
Llévalo a quien hace el trabajo
Repasa el borrador corregido con las personas que ejecutan el proceso en el día a día. Un borrador de IA acorta la página en blanco; no acorta el acuerdo. Dar por aprobado un diagrama generado porque parece terminado es el fallo del que de verdad merece la pena protegerse.
Errores que debes evitar
Aceptar el borrador porque parece terminado
Un diagrama generado tiene el mismo aplomo de principio a fin. Los pasos que aportaste tú y los que se inventó el modelo se dibujan exactamente igual, así que la revisión tiene que ser sistemática y no una impresión general.
Un prompt vago
«Haz un proceso de selección» devuelve la media de todos los procesos de selección. Nombra tus roles, tus aprobaciones y tus umbrales y el borrador pasará de merecer un borrado a merecer una corrección.
Iterar en el prompt en lugar de en el diagrama
Después del primer borrador, editar una fila es más rápido y más preciso que volver a describir el proceso entero. Además, regenerar tira a la basura las correcciones que ya habías hecho.
Saltarse la revisión con quien ejecuta el proceso
El objetivo de un diagrama de proceso es el acuerdo. Un borrador que no ha visto ninguna de las personas que hacen el trabajo es una hipótesis, por bien redactado que esté.
Crea tu propio diagrama de flujo con IA
Abre el ejemplo de selección de personal como tu propio diagrama, o empieza en blanco y describe tu proceso al asistente.
Guías relacionadas
Preguntas frecuentes
¿Puede la IA crear un diagrama de flujo a partir de una descripción?
Sí. El asistente de QueryChart toma una descripción en lenguaje natural y produce un diagrama real (pasos como filas, decisiones con ramas etiquetadas, conexiones por número de fila y swimlanes por rol) que después editas como cualquier otro diagrama. La calidad va de la mano de lo concreto que seas: una descripción que nombra los roles, los umbrales de aprobación y las excepciones da un borrador que merece la pena corregir, mientras que una petición de una línea da un proceso de manual.
¿Qué fiabilidad tienen los diagramas de flujo generados con IA?
Estructuralmente fiables; en el fondo, solo tan buenos como tu entrada. Los modelos son sistemáticamente buenos dividiendo prosa en pasos, detectando condicionales y proponiendo un orden razonable. No son fiables en nada específico de tu organización (quién aprueba qué, con qué umbral y qué ocurre cuando se rechaza) y rellenan esos huecos con valores por defecto verosímiles en lugar de señalarlos. Trata como pregunta abierta todo elemento que no hayas aportado tú.
¿Uso la IA o dibujo yo mismo el diagrama de flujo?
Úsala para el primer borrador y haz tú la revisión. La generación sustituye la transcripción, que es la parte sin criterio; la revisión es donde decides qué es cierto de verdad, y esa es la parte que hace que el diagrama valga algo. Ahora bien, si se trata de un proceso que todavía no sabes explicar en voz alta, entrevistar gana al prompt: la información que falta tampoco está en tu cabeza.
¿Puede la IA convertir un documento existente en un diagrama de flujo?
Sí, y pegar un procedimiento escrito suele ser mejor prompt que describirlo de memoria, porque el documento ya contiene la secuencia y los condicionales. Lo que no contiene es la respuesta a qué pasa cuando un paso falla, porque los procedimientos escritos se paran por costumbre justo en el fallo. Esos huecos vuelven como preguntas para el responsable del proceso, no como algo que el modelo pueda resolver.
